TB64 (1880)

Torpedowce II klasy typu "TB64" powstały w stoczni John I. Thornycroft & Company, Chiswick w latach 1880 - 81. Konstrukcyjnie stanowiły kontynuację zbudowanych wcześniej w tej samej stoczni torpedowców II klasy typu "TB51".

Kraj: Wielka Brytania klasa: torpedowiec	Specyfikacja Dane taktyczno-techniczne Projekt Konstrukcja Służba Galeria

Specyfikacja

Nazwa okrętu	Stocznia	Położenie stępki	Wodowanie	Ukończenie budowy	Los okrętu
TB64	Thornycroft DYd	?.?.1880	?.?.1880	?.?.1880	Sprzedany w 1906 r. (?)
TB65	Thornycroft DYd	?.?.1880	?.?.1880	?.?.1880	Sprzedany w 1907 r.
TB66	Thornycroft DYd	?.?.1880	?.?.1880	?.?.1881	Sprzedany w 1905 r.
TB67	Thornycroft DYd	?.?.1880	?.?.1880	?.?.1881	Sprzedany w 1905 r.
TB68	Thornycroft DYd	?.?.1880	?.?.1880	?.?.1881	Przekazany do Nowej Fundlandii w 1882 r.
TB69	Thornycroft DYd	?.?.1880	?.?.1880	?.?.1881	Sprzedany w 1906 r.
TB70	Thornycroft DYd	?.?.1880	?.?.1880	?.?.1881	Sprzedany w 1906 r.
TB71	Thornycroft DYd	?.?.1880	?.?.1880	?.?.1881	Sprzedany w 1909 r.
TB72	Thornycroft DYd	?.?.1880	?.?.1881	?.?.1882	Sprzedany w 1898 r.
TB73	Thornycroft DYd	?.?.1880	?.?.1881	?.?.1882	Sprzedany w 1905 r.

Dane taktyczno-techniczne

Wymiary:

Wyporność	13 ts
Długość całkowita	19,15 m (62 ft 10 in)
Długość pomiędzy pionami	18,39 m (60 ft 4 in) ("TB71" i "TB72": 19,35 m (63 ft 6 in))
Szerokość	2,27 m (7 ft 6 in)
Zanurzenie	1,07 m (3 ft 6 in)

Napęd:

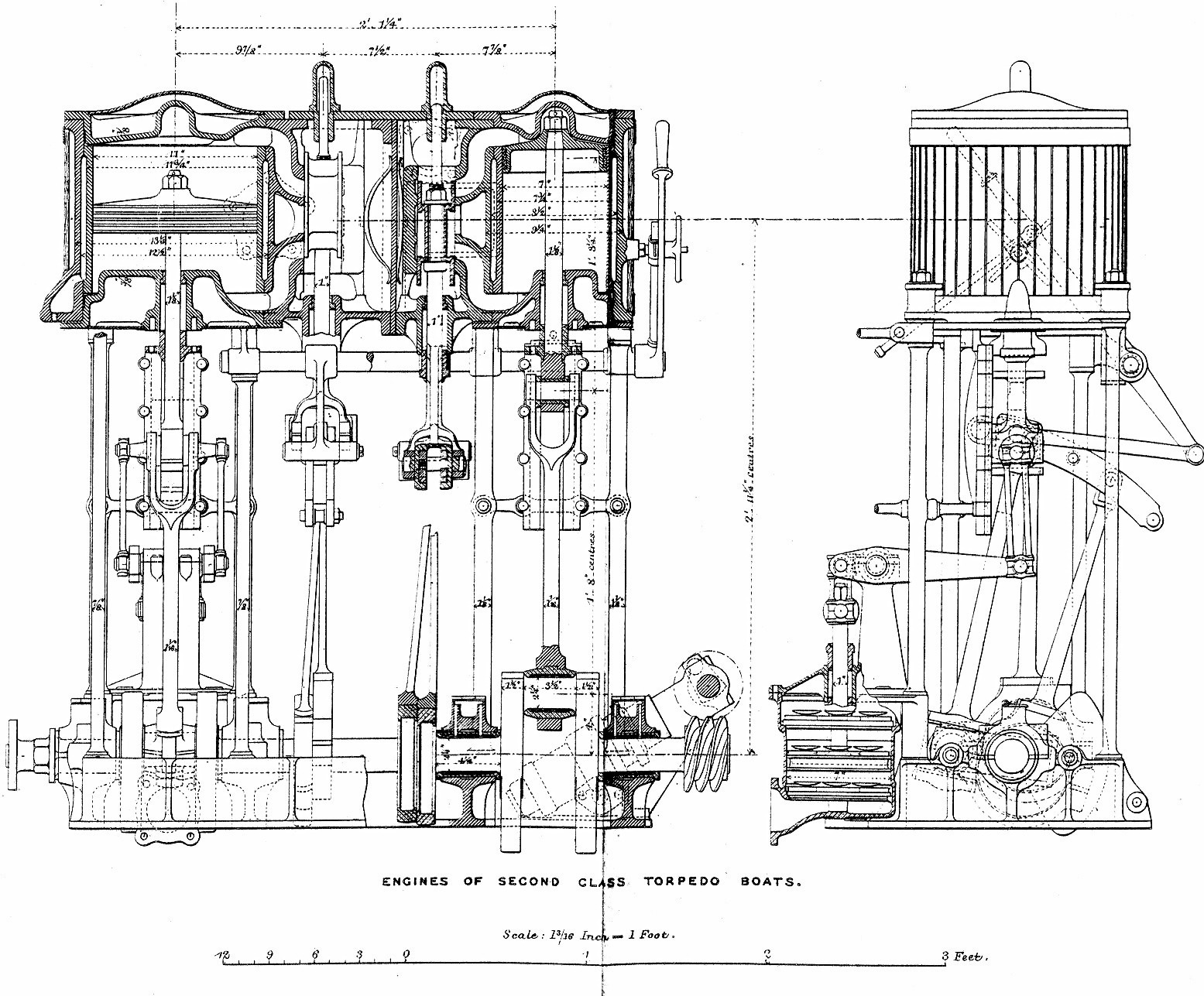

Maszyny	2-cylindrowa pionowa maszyna parowa o cylindrach podwieszanych podwójnego rozprężania,; 1 kocioł typu lokomotywowego; 1 śruba
Moc indykowana	110 ihp
Prędkość	16,5 węzła
Paliwo	brak danych
Zasięg	brak danych

Opancerzenie:

Brak

Uzbrojenie:

Początkowe

2 zrzutnie torped 356 mm (14 in) Whitehead

Ludzie:

Załoga

7 oficerów i marynarzy

Projekt

Po sukcesie jakim okazał się torpedowiec HMS "LIGHTNING", w Royal Navy z entuzjazmem rozpoczęto prace nad rozwojem broni torpedowej oraz konstruowaniem nowych typów okrętów wojennych zdolnych do przenoszenia torped. Z jednej strony starano się doskonalić konstrukcję większych jednostek torpedowych, działających początkowo na wodach przybrzeżnych, a później na otwartym oceanie. Tak powstały najpierw torpedowce I klasy, a później w miarę ich upowszechnienia i ewolucji wprowadzono do użytku znacznie bardziej uniwersalną klasę okrętów nazwanych niszczycielami. Okręty te były na tyle duże, by samodzielnie operować w jednorodnych zespołach wypełniając zarówno zadania defensywne na rzecz własnej floty, jak i ofensywne wobec przeciwnika. Konstruktorzy zdawali sobie sprawę, iż jedną z wielu zalet nowej broni jaka była torpeda jest jej skryte działanie, połączone z niewielkimi wymaganiami co do tonażu przenoszącej tą broń jednostki. Torpedy mogły być montowane na naprawdę niewielkich jednostkach, które mimo swoich niedużych rozmiarów mogły w odpowiednich warunkach i przy odpowiedniej taktyce stanowić ogromne zagrożenie nawet dla największych pancerników. Nie była to jednak broń idealna, zwłaszcza na początku. Torpedy miały niewielki zasięg i wymagały podejścia stosunkowo blisko celu, co już stanowiło niemały problem. W związku z tym, okręty na których montowano pierwsze zrzutnie torped musiały mieć odpowiednią dzielność morską aby podołać podejściu do celu, czy to na pełnym morzu czy na wodach przybrzeżnych. Oczywistym jest, iż charakterystyka okrętów działających na pełnym morzu różniła się od tych działających na wodach przybrzeżnych, głównie w związku z uwzględnieniem odpowiedniej dzielności morskiej. Wymagało to odpowiednich wymiarów i konstrukcji kadłuba, wystarczających aby okręt był wstanie podołać wzburzonemu morzu. Dlatego torpedowce I klasy, a później niszczyciele stopniowo, w ramach ewolucji konstrukcji zwiększały swoje wymiary.

Inaczej przedstawiała się sprawa przy opracowywaniu konstrukcji mających działać w niewielkiej odległości od wybrzeża, na spokojnych wodach. Tutaj zasięg i dzielność morska nie stanowiła priorytetu przy budowie i konstruowaniu okrętów wojennych. Dlatego w momencie wdrażania pierwszych projektów torpedowców I klasy, które były przeznaczone do działań na pełnym morzu (przynajmniej z założenia), w Royal Navy postanowiono zamówić w stoczniach znacznie mniejsze okręty (oczywiście również uzbrojonych w torpedy), których zadaniem było skryte podejście do portów i przystani, oraz do działań ofensywnych na wodach przybrzeżnych. Problemem w przypadku takich małych drobnoustrojów było dotarcie na miejsce wykonania zadania bojowego, które w przypadku potencjalnie wrogich portów było czasami bardzo trudne z racji sporej odległości od ojczystych wód. Postanowiono więc, iż zamówione okręty mają być transportowane na miejsce działań przez duże artyleryjskie okręty wojenne, lub specjalnie zaprojektowane okręty - bazy. Po dotarciu w pobliże celu, te małe torpedowce (zakwalifikowane do II klasy) miały być za pomocą dźwigów opuszczane na powierzchnię wody i po wykonaniu zadania bojowego z powrotem ładowane na pokład.

Niemal równolegle z pierwszymi seryjnymi torpedowcami I klasy typu 87-stopowego "87-footers", zamówiono w stoczni John I. Thornycroft & Company, Chiswick 12 niewielkich torpedowców II klasy, nazwanych od pierwszej jednostki serii typem "TB51". Zostały zamówione 3 października 1877 r. i zbudowane w latach 1878 - 1879 (w dwóch partiach po 6). Kolejne torpedowce bazujące na typie  "TB51" zostały zamówione 27 maja 1879 r. (lub 11 lipca 1879 r.) w ilości 10 sztuk i zostały zbudowane w latach 1880 - 1882. Były to właśnie torpedowce typu "TB64".

Niestety istnieją również nierozwiązane do tej pory (z powodu braku materiałów źródłowych) wątpliwości co do nazewnictwa tych okrętów. Wraz z pojawieniem się torpedowców 125-stopowych ("125-footers") i zwodowaniu w 1886 r. torpedowca "TB64", wraz z istniejącym, opisywanym tutaj torpedowcem II klasy HMS "TB64" oraz jego następcami w Royal Navy potencjalnie znajdowały się dwa okręty o tej samej nazwie, lub tym samym numerze - często torpedowce były określane np. jako "Torpedo Boat No. 64" a więc torpedowiec o numerze 64. Niestety w obecnej chwili nie znalazłem żadnych źródeł odnoszących się do tego zagadnienia. Jest ono o tyle problematyczne, że niemal wszystkie brytyjskie torpedowce II klasy posiadały swoje odpowiedniki w postaci torpedowców klasy I, które na pierwszy rzut oka nosiły tą samą nazwę lub numer.

Konstrukcja

Służba

Galeria

- Roger Chesneau, Eugene M. Kolesnik, eds. (1979). Conway's All the World's Fighting Ships 1860–1905. Greenwich: Conway Maritime Press.
- Dawid Lyon, Rif Winfield (2004). The Sail & Steam Navy List. All the ships of the Royal Navy 1815 - 1889. Chatham Publishing.
- Brown Les; 2023 "Royal Navy Torpedo Vessels 1870-1914"; Seaforth Publishing
- Charles William Sleeman (1880) Torpedoes and torpedo warfare: containing a complete and concise account of the rise and progress of submarine warfare ; also a detailed description of all matters appertaining thereto, including the latest improvements. Griffin & Co.
- Wikipedia, Wargaming.net, The Dreadnought Project oraz inne strony internetowe.
