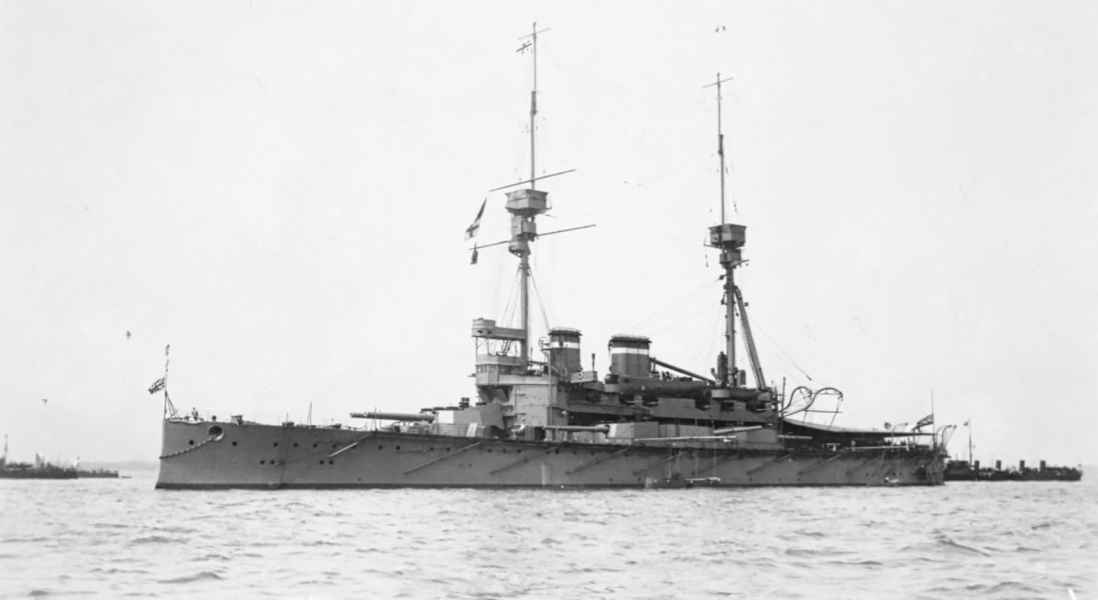

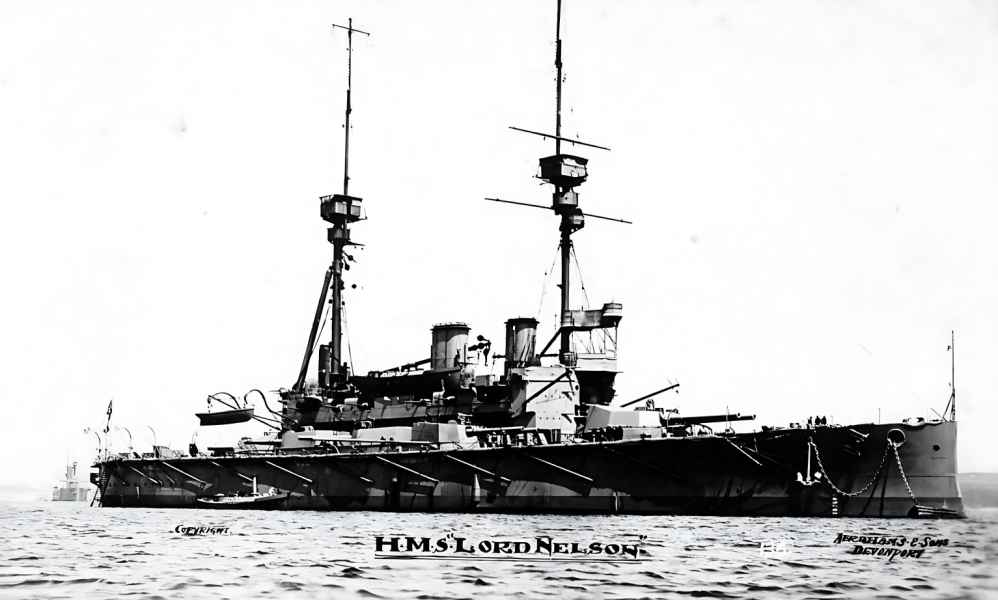

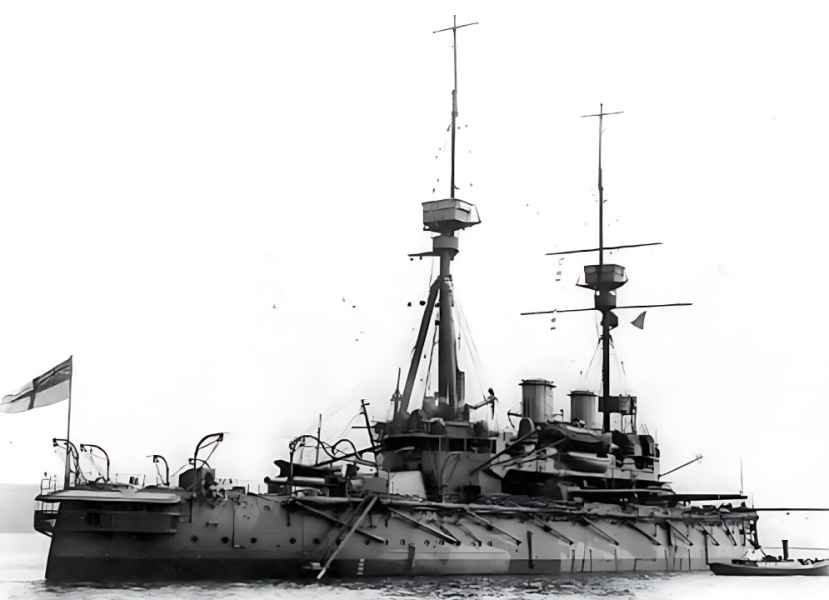

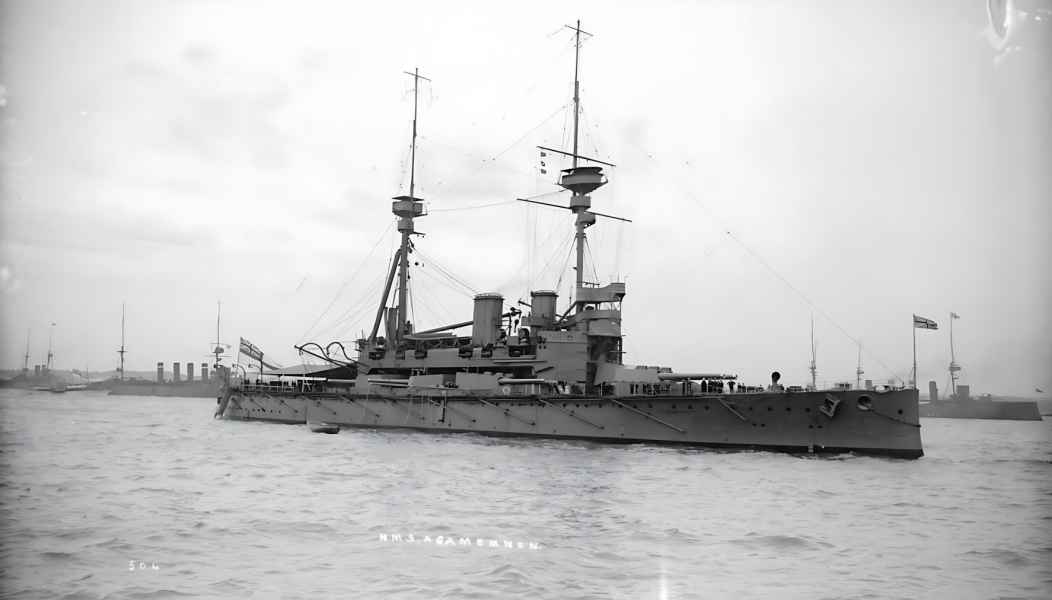

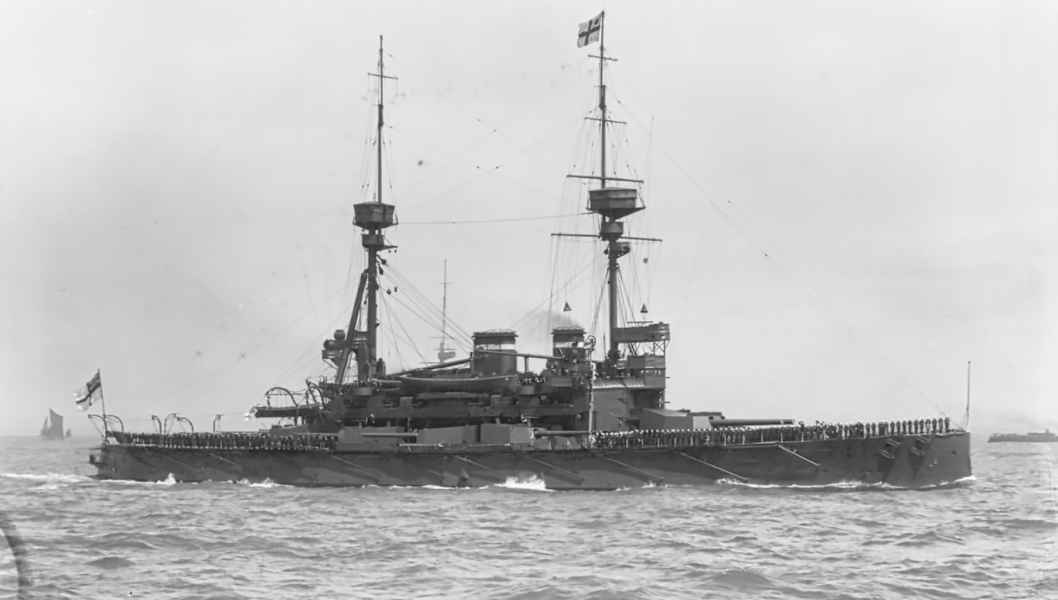

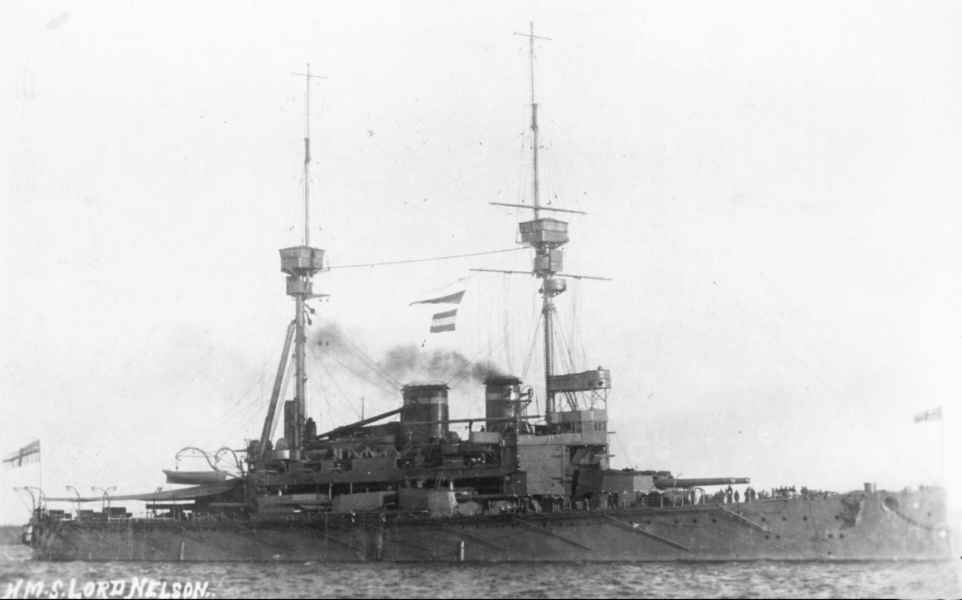

Lord Nelson (1906)

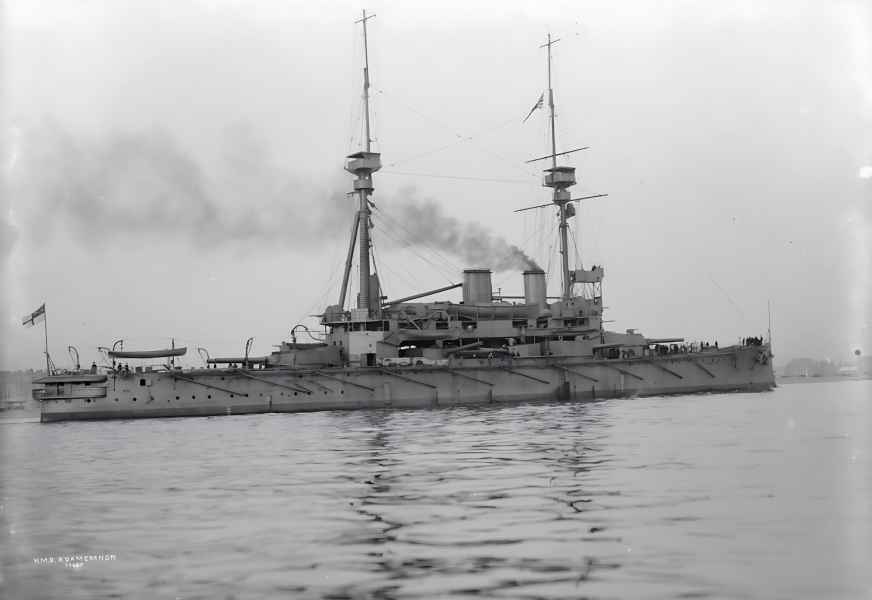

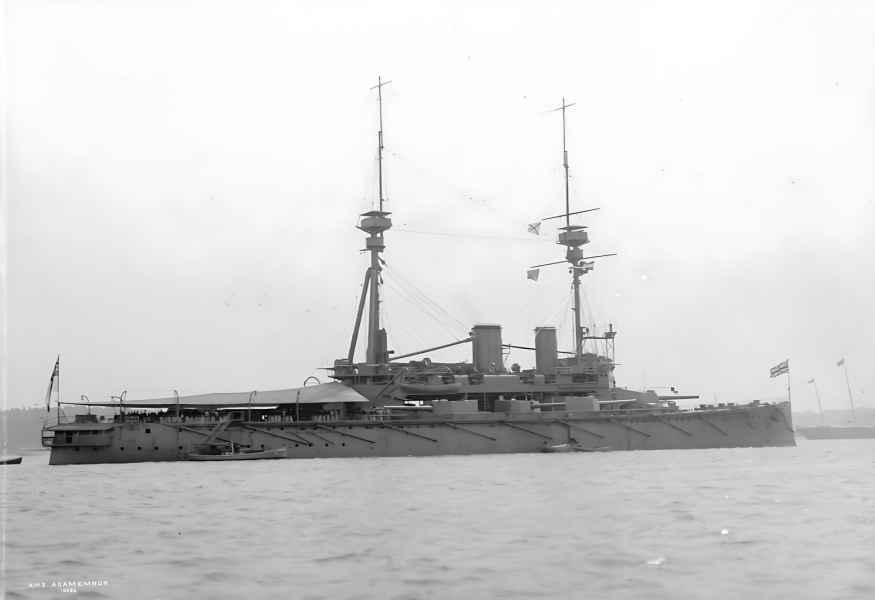

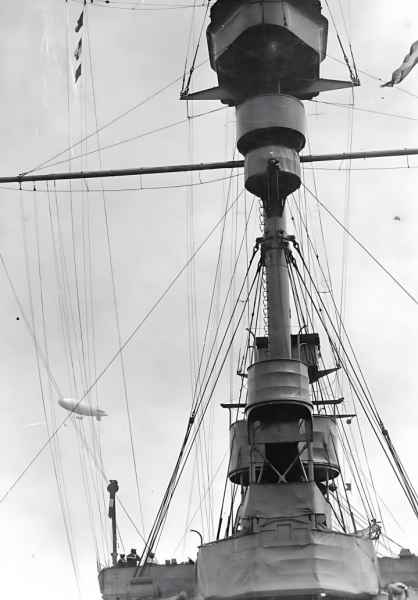

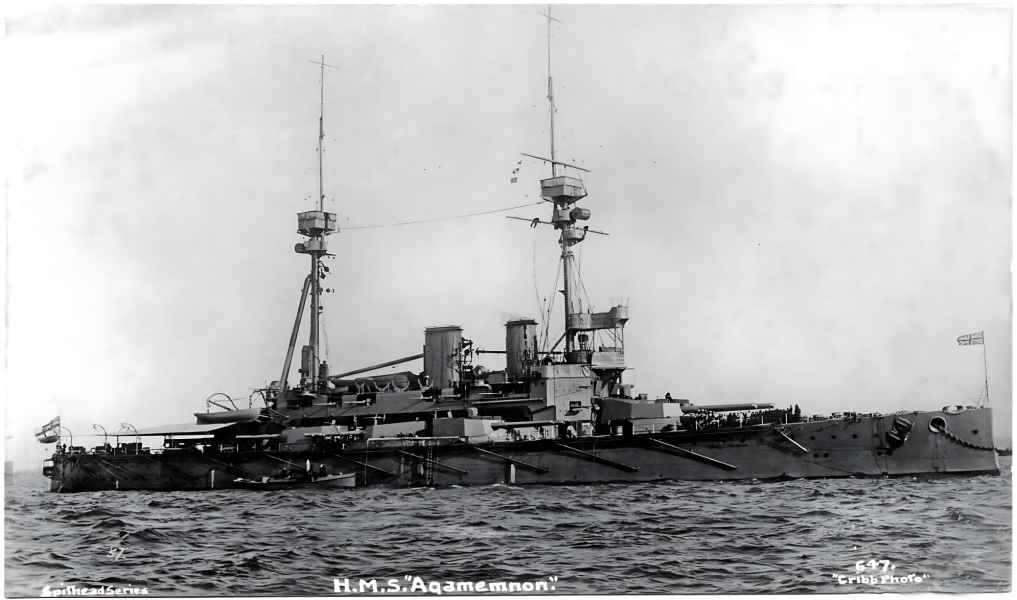

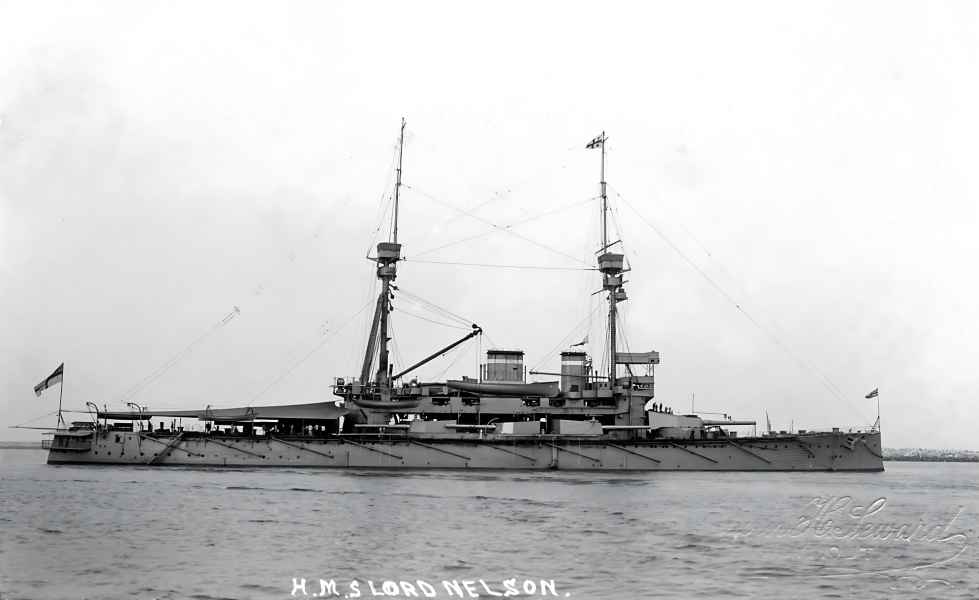

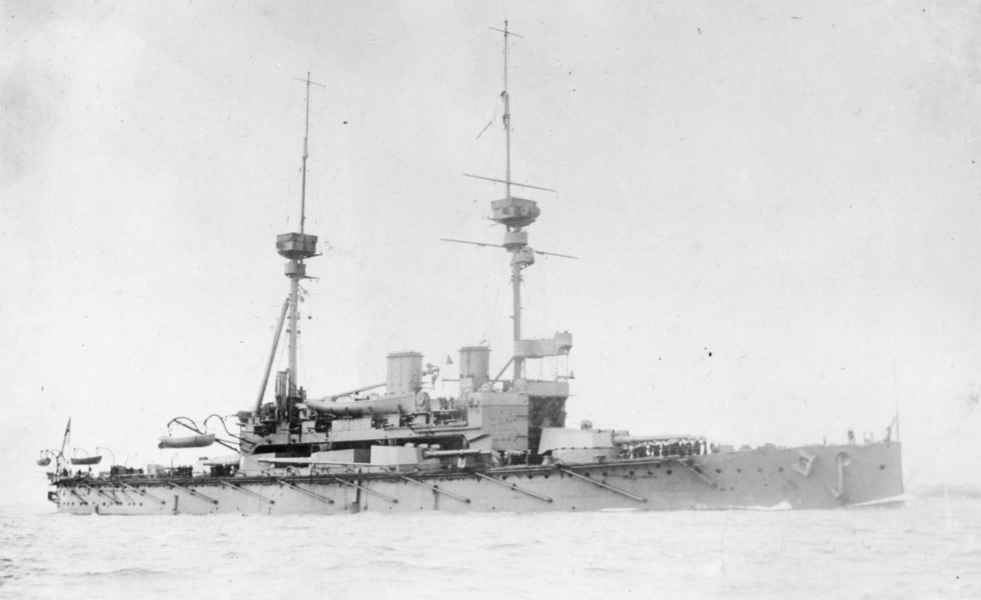

Wyporność normalna HMS "LORD NELSON" wynosiła 16 090 ts, dla HMS "AGAMEMNON" wynosiła 15 925 ts. Wyporność pełna HMS "LORD NELSON" wynosiła 17 820 ts, natomiast HMS "AGAMEMNON" 17 683 ts. Długość między pionami wynosiła 124,97 m (410 ft), długość całkowita 135,18 m (443 ft 6 in), szerokość 24,23 m (79 ft 6 in), natomiast zanurzenie 7,92 m (26 ft). Projekt kadłuba nie odbiegał od wcześniejszych konstrukcji jednakże wymogi podyktowane dostępnymi urządzeniami portowymi i dokami wymogła ograniczenie długości kadłuba. Wzrost wyporności w porównaniu do wcześniejszych konstrukcji odbił się na szerokości i zanurzeniu. W związku z ograniczoną przestrzenią na wanty, zdecydowano się zabudować trójnożny masz główny. Były dobrymi platformami dla dział, miały dobrą dzielność morską i akceptowalną manewrowość. Problem z wstrzeliwaniem artylerii dwóch różnych kalibrów głównych powodował, iż w ogólnym rozrachunku nie były to zbyt udane okręty.

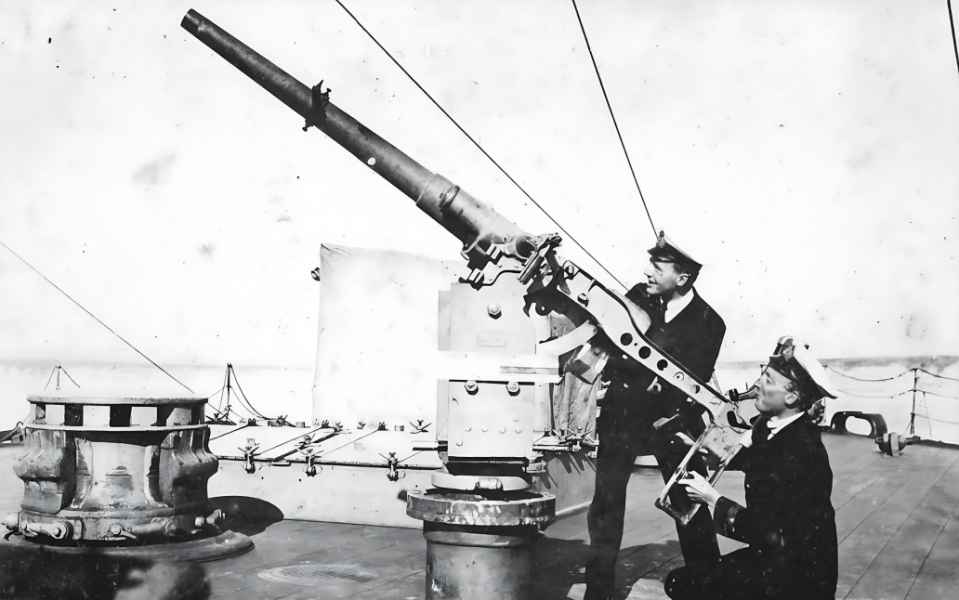

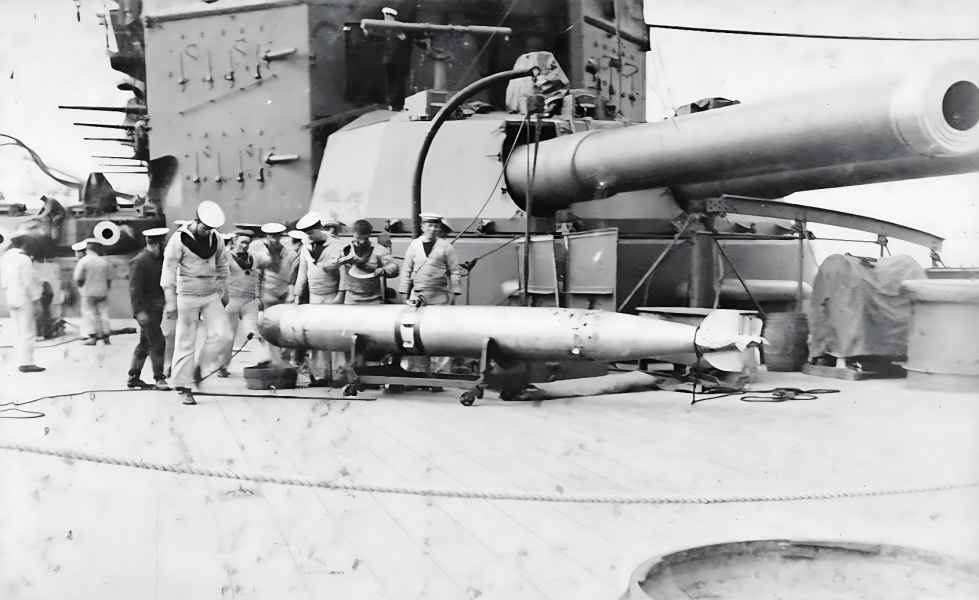

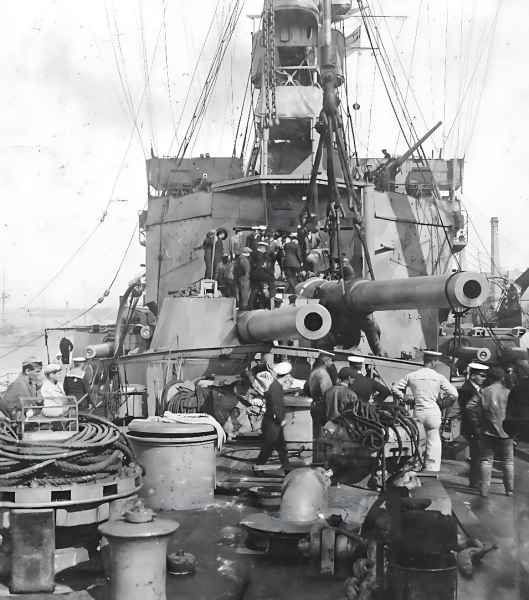

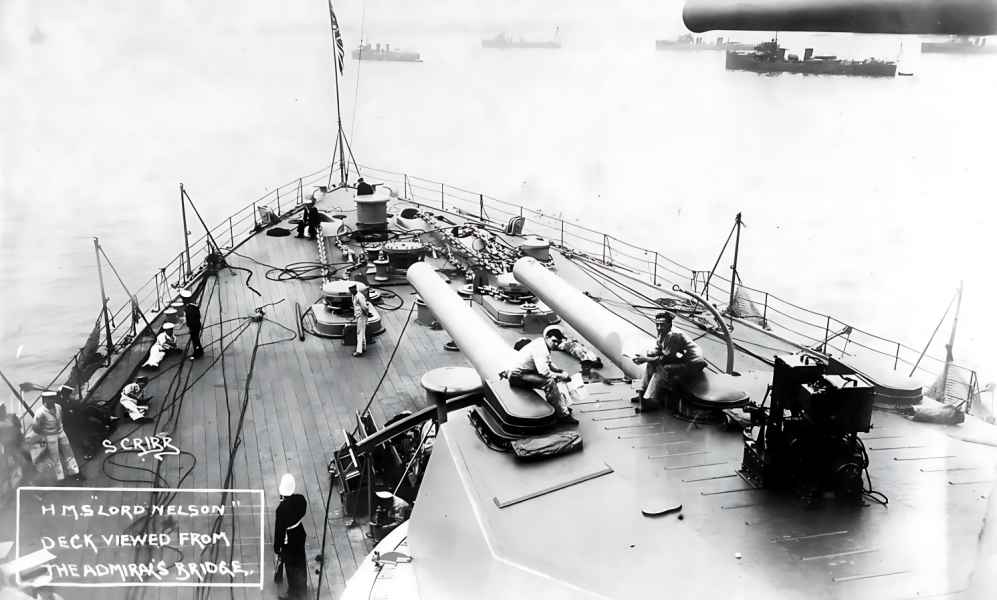

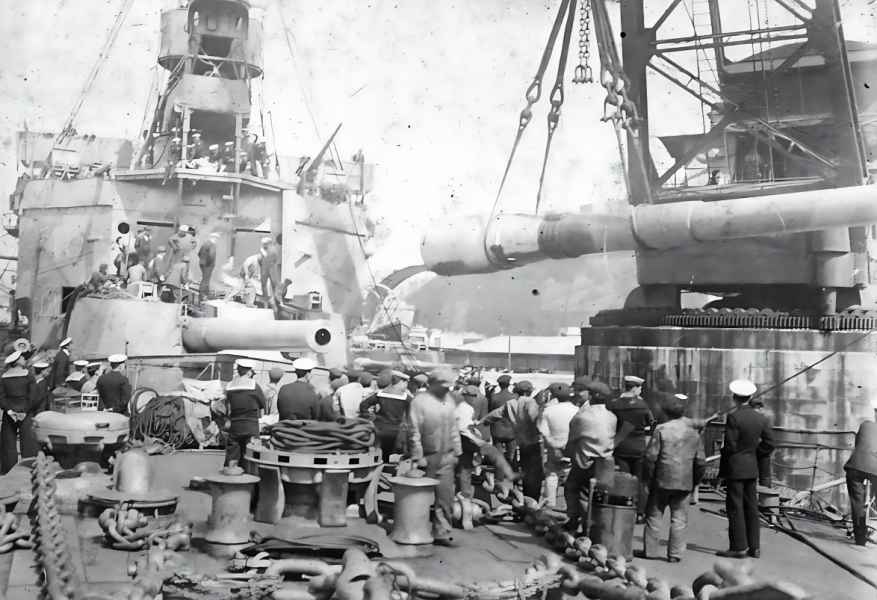

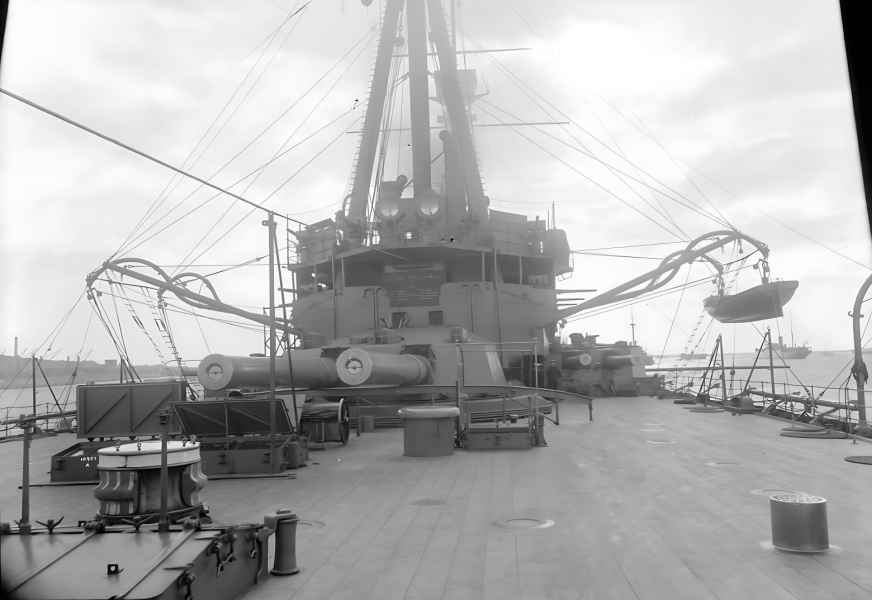

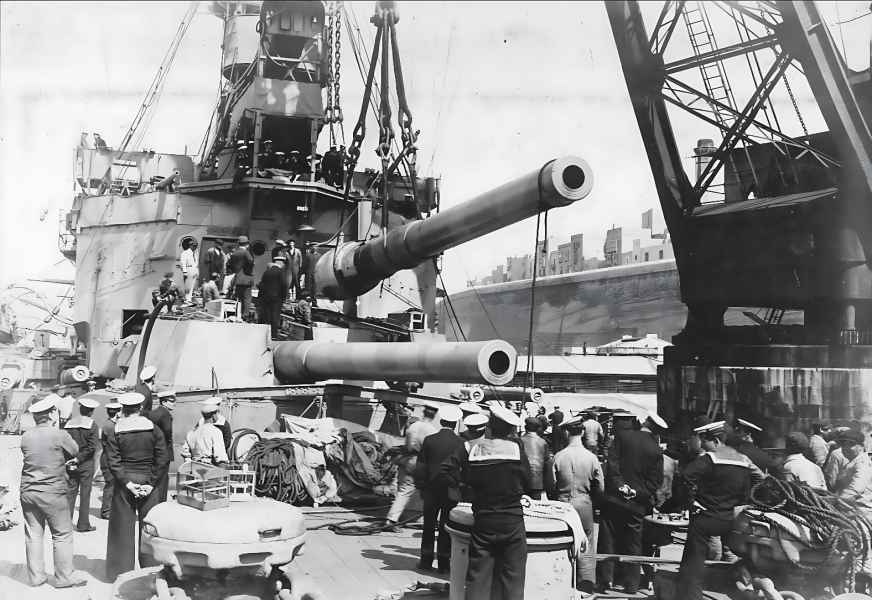

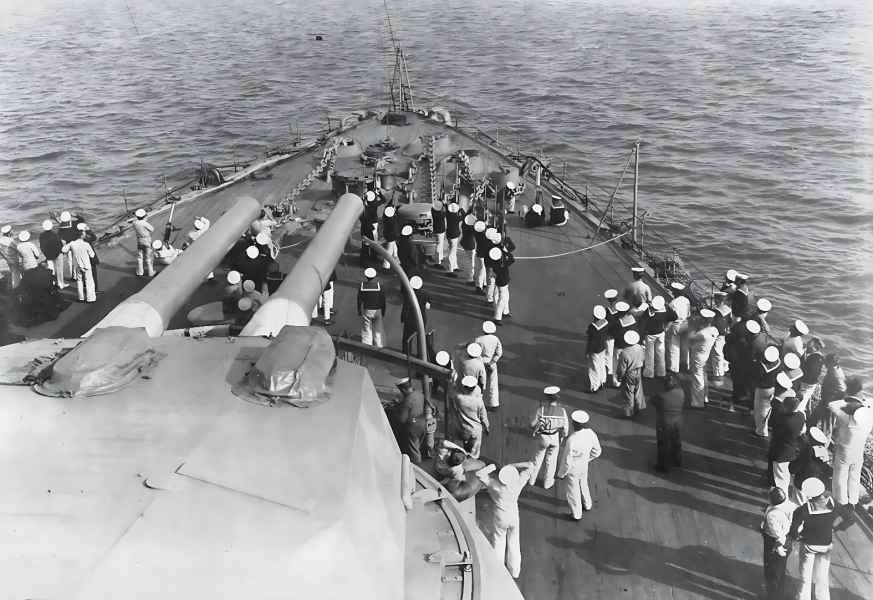

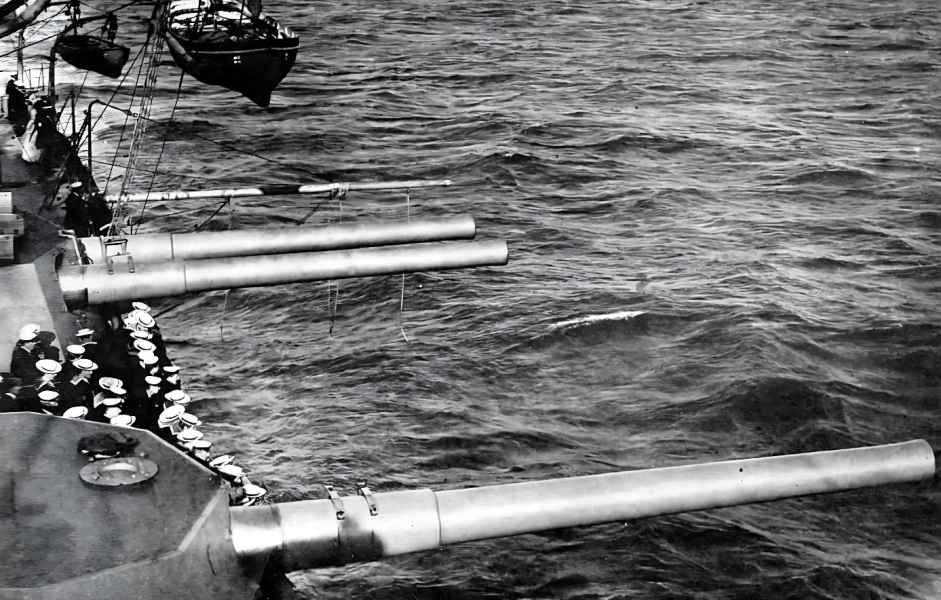

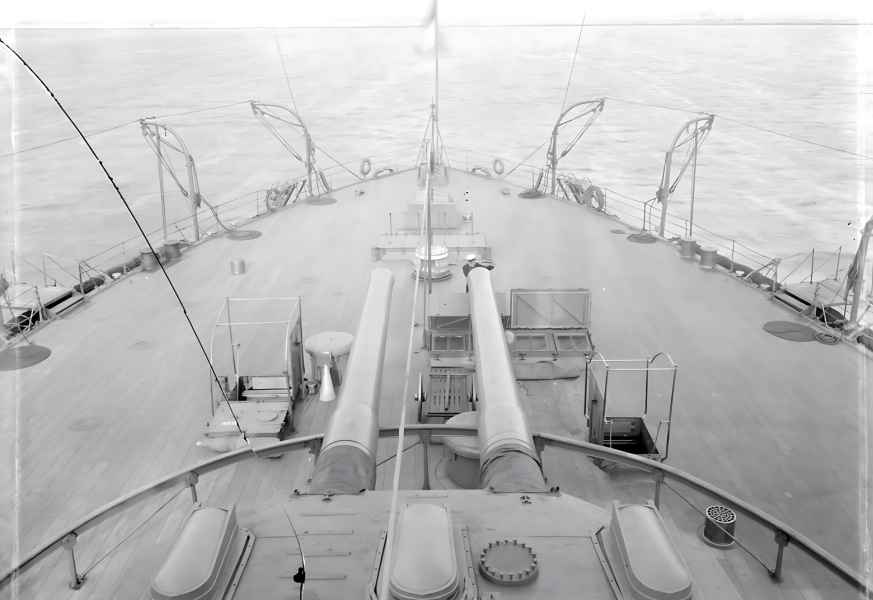

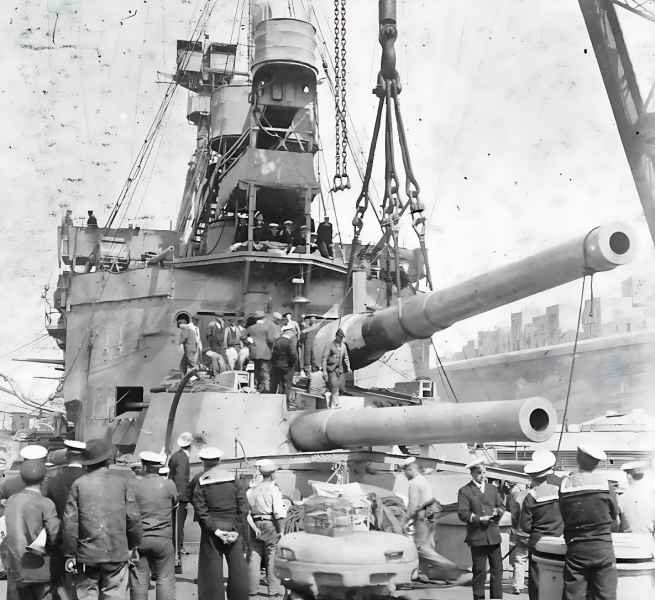

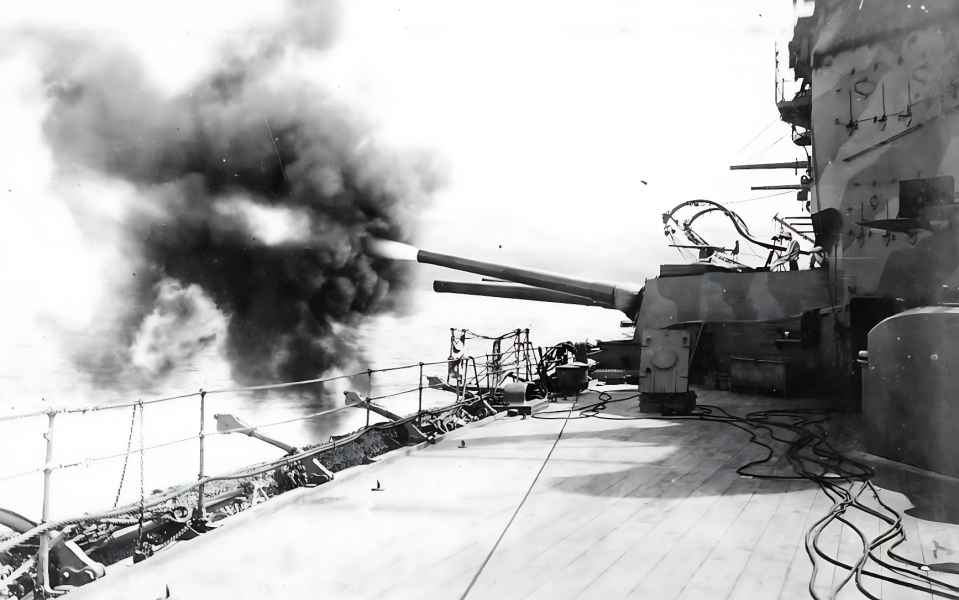

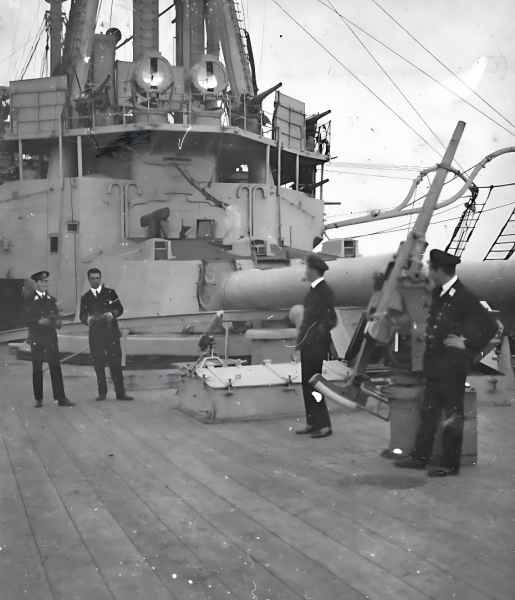

Uzbrojenie składało się z 4 dział 305 mm (12 in)/45 RBL Mk. X (2x2), 10 dział 234 mm (9,2 in) RBL Mk. XI (4x2, 2x1), 24 działa 12-funtowych (12 pdr) 18 cwt QF (24x1), 2 działa 3-funtowe (3 pdr) QF (2x1) oraz 5 wyrzutni torped 457 mm (18 in). Wyrzutnie torped znajdowały się poniżej linii wodnej, zapas pocisków do wyrzutni wynosił 23 sztuki. Działa artylerii głównej były umieszczone w owalnych barbetach o grubości 305 mm (12 in). Za pancernym pasem burtowym grubość barbet zmniejszała się od czoła do 203 mm (8 in), na bokach i z tyłu do 76 mm (3 in). Za cytadelą grubość barbet również wynosiła 76 mm (3 in). Na barbetach znajdowały się w pełni zamknięte cytadele wieżowe, o grubości 203 mm (8 in) z tyłu i na bokach, oraz 305 mm (12 in) od czoła. Działa 234 mm były rozmieszczone w czterech podwójnych wieżach oraz dwóch pojedynczych. Wieże miały grubość od czoła 203 mm (8 in), 179 mm (7 in) na bokach oraz 152 mm (6 in) z tyłu. Okręty były często krytykowane za trudność w namierzaniu i prowadzeniu ognia, ponieważ działa 305 mm i 234 mm przeszkadzały sobie nawzajem w dokładnym prowadzeniu ognia.

Pas pancerny rozciągał się na całej długości okrętu. Grubość pancerza burtowego wynosiła 305 mm (12 in) na śródokręciu. Jego grubość zmniejszała się stopniowo poprzez 229 mm (9 in), by na dziobie osiągnąć 152 mm (6 in), natomiast na rufie 102 mm (4 in). Górny pas pancerny ciągnął się od dziobu aż do ostatniej barbety i miał grubość na śródokręciu 203 mm (8 in), w kierunku dziobu zmniejszając się do 102 mm (4 in). Grubość przegród wynosiła 203 mm (8 in). Pomiędzy górnym pasem pancernym a górnym pokładem znajdowała się pancerna cytadela chroniąca barbety dział 234 mm. Cytadela była chroniona pancerzem o grubości 203 mm (8 in). Pokłady miały grubość 102 mm - 25 mm (4 in - 1 in). Stanowisko dowodzenia było chronione 305 mm (12 in) pancerzem.

Okręty zostały wyposażony w dwie 4-cylindrowe maszyny parowe o cylindrach podwieszonych potrójnego rozprężania oraz w różne zestawy kotłów wodnorurkowych, w zależności od okrętu. HMS "LORD NELSON" miał kotły typu Babcock natomiast HMS "AGAMEMNON" Yarrow. Maszyny osiągały średnio moc 16 750 ihp co przekładało się na średnią prędkość 18 węzłów. Na próbach HMS "LORD NELSON" osiągnął 18,7 węzła przy mocy maszyn 17 445 ihp, natomiast jego bliźniak 18,5 węzłów przy mocy maszyn 17 270 ihp.
