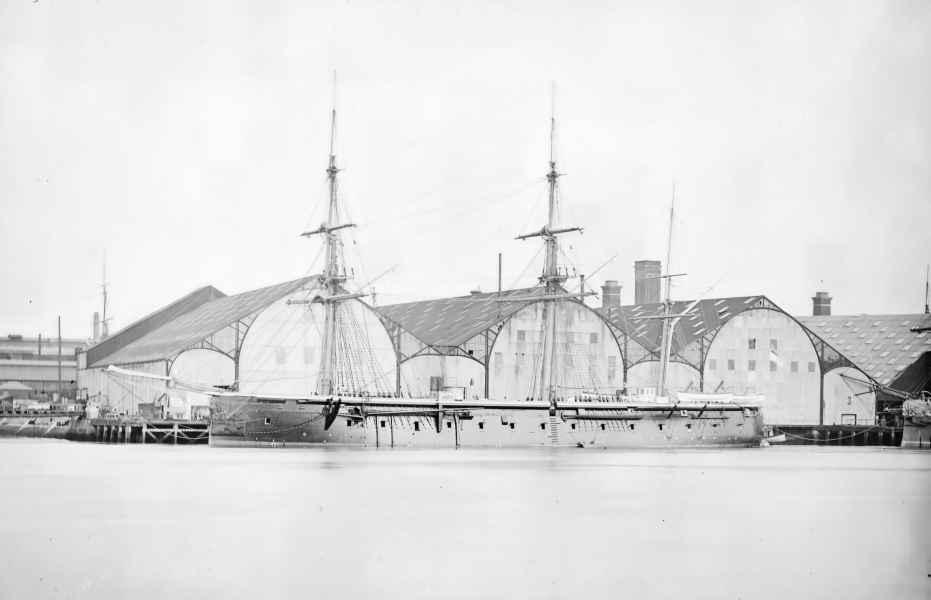

Hector (1862)

Kadłub podzielony był grodziami na 92 przedziały wodoszczelne - 52 z nich było częścią podwójnego kadłuba znajdującego się pod maszynownią i kotłownią. Okręt posiadał prosty dziób, bez wykończenia typu taranowego. Środek ciężkości okrętów był położony bardzo nisko - wysokość metacentryczna wynosiła zaledwie 1,4 m (4 ft 6 in). Z tego powodu własności manewrowe okrętu nie były zbyt dobre, głównie ze względu na silne przechyły jakim ulegał okręt.

Projektowane uzbrojenie okrętów typu "HECTOR" składało się z 32 gładkolufowych dział 68-funtowe SBML 95 cwt. 15 dział znajdowało się po obu stronach głównego pokładu, natomiast na dziobie i na rufie umieszczono po jednym dziale na górnym pokładzie jako działa pościgowe. W trakcie budowy okrętu podjęto decyzję o zmianie konfiguracji uzbrojenia. Postanowiono ukończyć okręt uzbrojony w 8 dział 178 mm (7 in) Armstronga 110-funtowych RBL oraz 24 działa 68-funtowe SBML 95 cwt. Ze względu na przeciążenie konstrukcji zdecydowano jednak o ograniczeniu uzbrojenia - ostatecznie zamontowano 4 działa 110-funtowe i 20 dział 68-funtowych, umieszczonych na głównym pokładzie.

Podczas testów ogniowych we wrześniu 1861 roku wyszło jednak na jaw, że działa 110-funtowe są gorsze w zwalczaniu celów opancerzonych od dział 68-funtowych. Testy te, jak również zdarzające się eksplozje tylnej części dział 110-funtowych (np. podczas bitwy o Shimonoseki czy bombardowaniu Kagoshimy) zapobiegły planom całkowitego przezbrojenia okrętów typu "HECTOR" w działa 110-funtowe, podobnie jak okrętów typu "WARRIOR" i "DEFENCE".

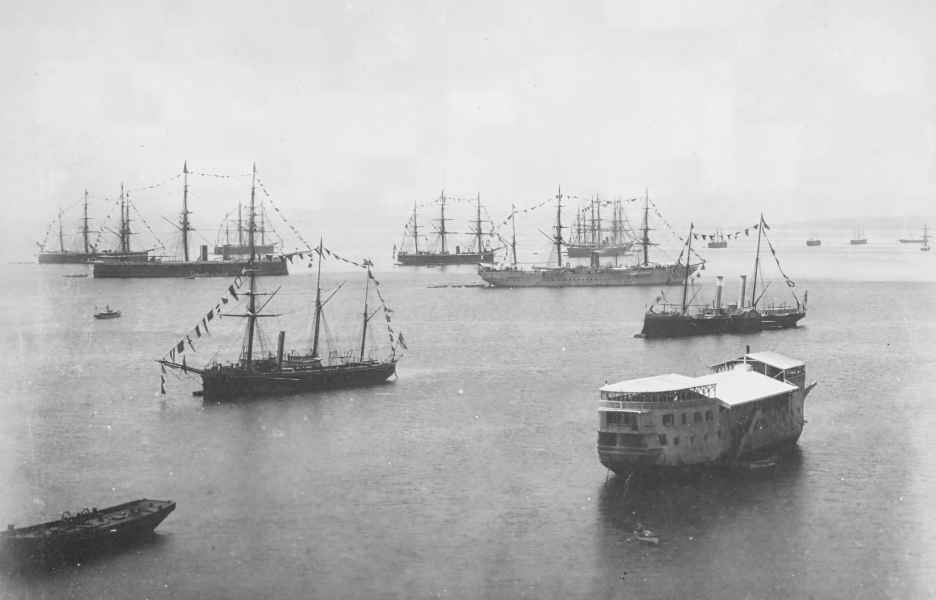

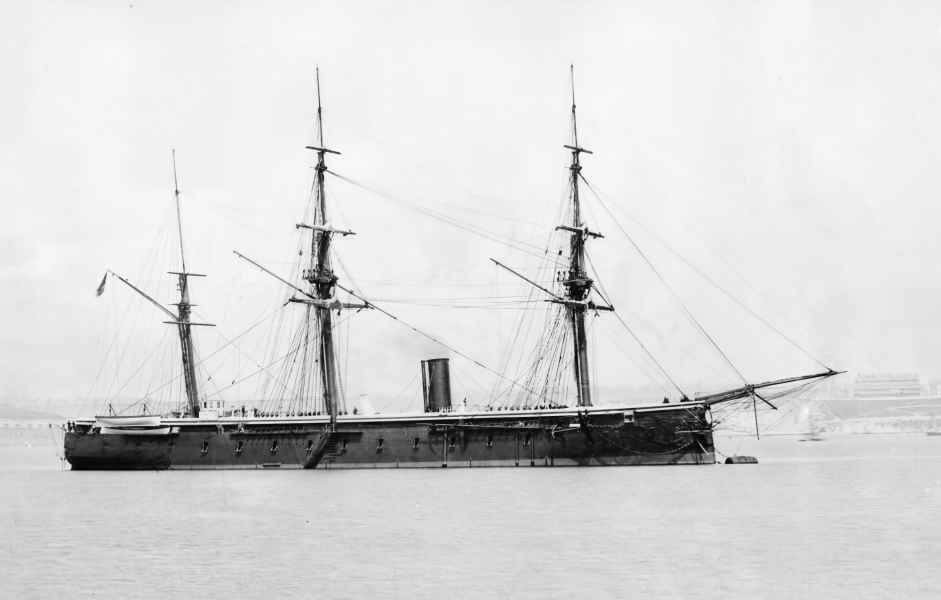

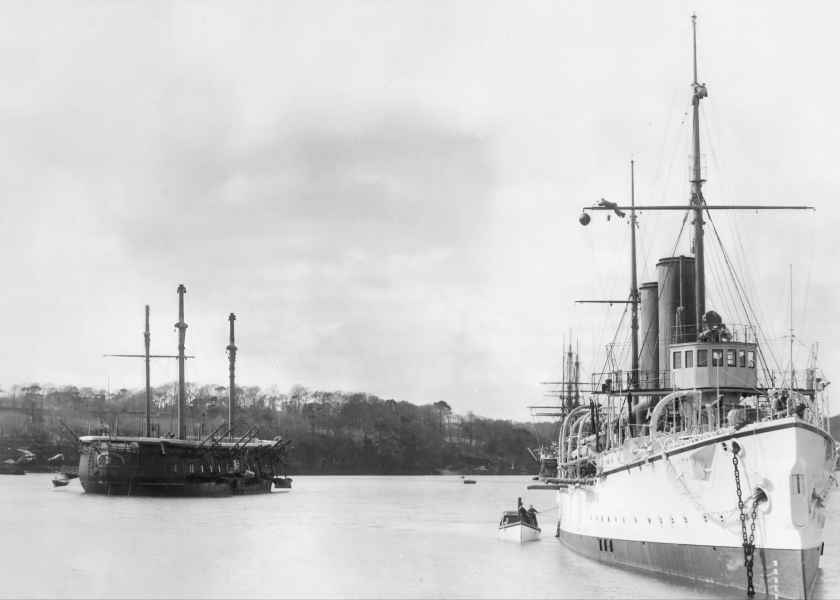

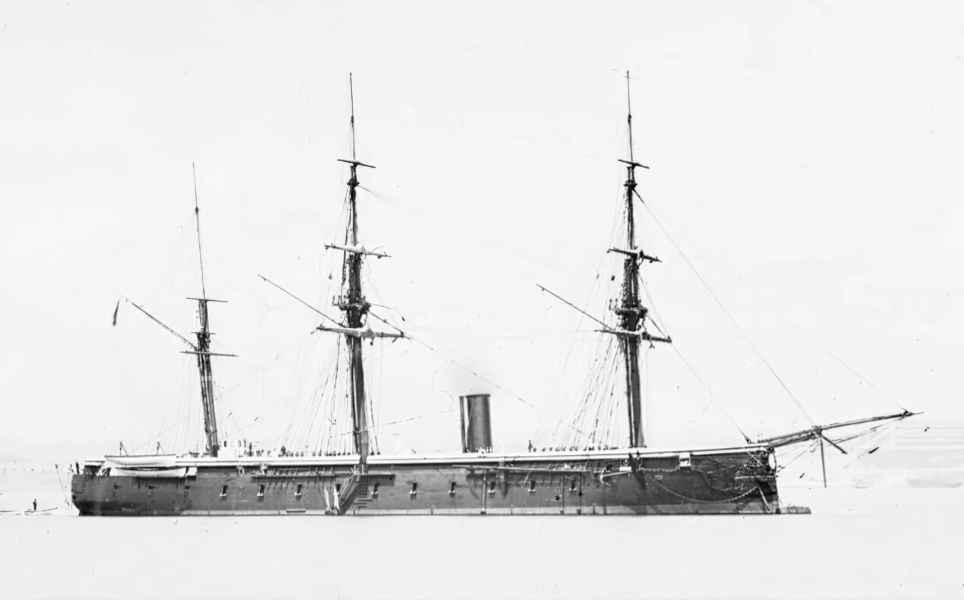

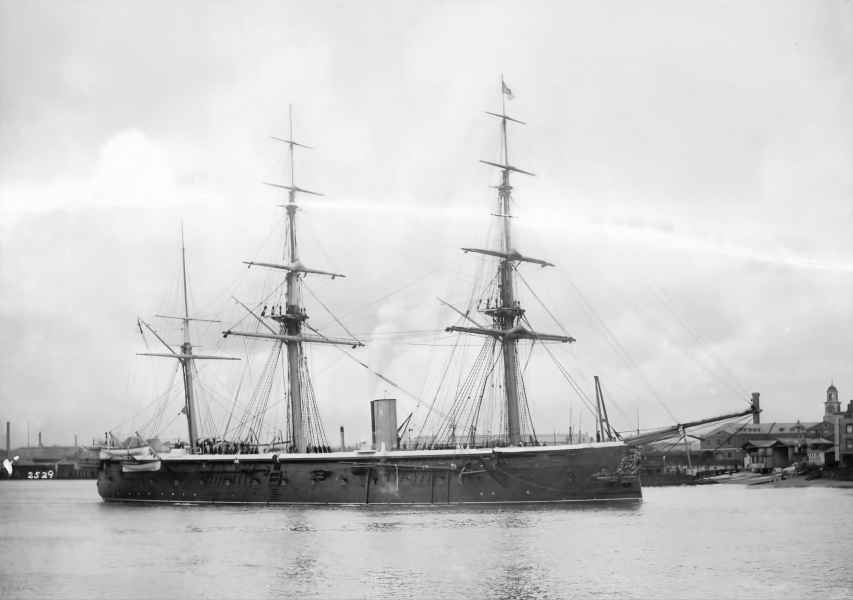

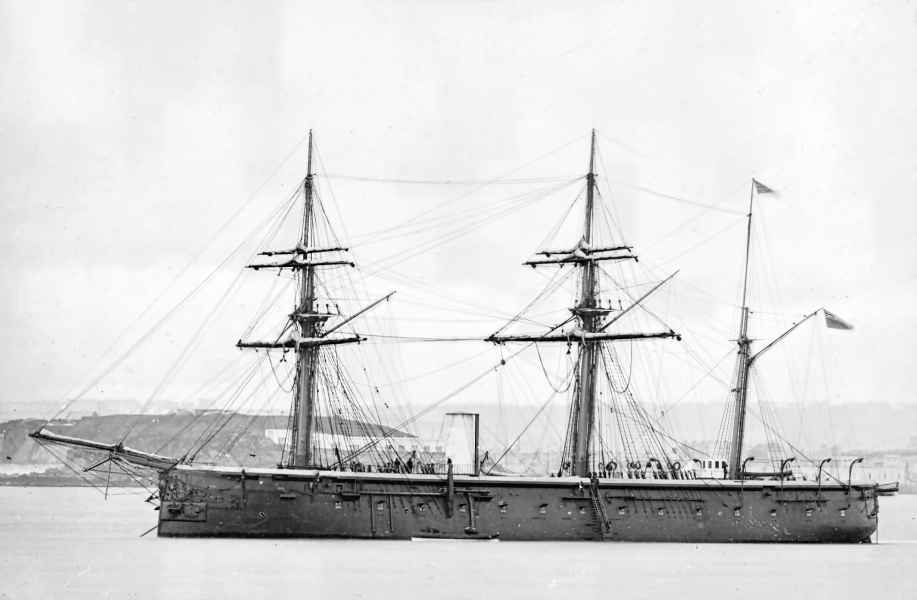

HMS "HECTOR" został przezbrojony w latach 1867-68 w kombinację dział 178 mm i 203 mm, natomiast HMS "VALIANT" został już ukończony z nową konfiguracją uzbrojenia. Zamontowano 2 działa 203 mm i 16 dział 178 mm. Działa 203 mm (8 in) zostały zamontowane na ćwierćpokładzie. 4 działa 178 mm (7 in) znajdowały się na pokładzie górnym natomiast reszta dział 178 mm (7 in) znajdowały się na pokładzie głównym. Pocisk do działa 203 mm (8 in) ważył 79,4 kg (175 pounds), same działo ważyło 9,1 t. Prędkość początkowa pocisku wynosiła 430 m/s (1410 ft/s). Działo było zdolne przebić płytę pancerną wykonaną z żelaza o grubości 244 mm (9,6 in). Działo 178 mm (7 in) ważyło 6600 kg i strzelało pociskami o wadze 50,8 kg (112 pounds) mogącymi przebić żelazną płytę o grubości 196 mm (7,7 in).

Okręty posiadały pas pancerny wykonany z żelaza o grubości 114 mm (4,5 in), ciągnący się na długości 65,84 m (216 ft), podobny w budowie do tego zastosowanego w okrętach typu "WARRIOR". Na końcach, w pobliżu dziobu i rufy, grubość pasa wynosiła 63,5 mm (2,5 in). Pas sięgał 1,7 m (5 ft 8 in) poniżej poziomu wody. Dziób oraz rufa okrętu nie były osłonięte pancerzem, co czyniło je wrażliwymi na ogień z tych kierunków. Aby zapobiec uszkodzeniom z tych kierunków na końcach pasa pancernego znajdowały się przegrody zabezpieczające o grubości 114 mm (4,5 in).

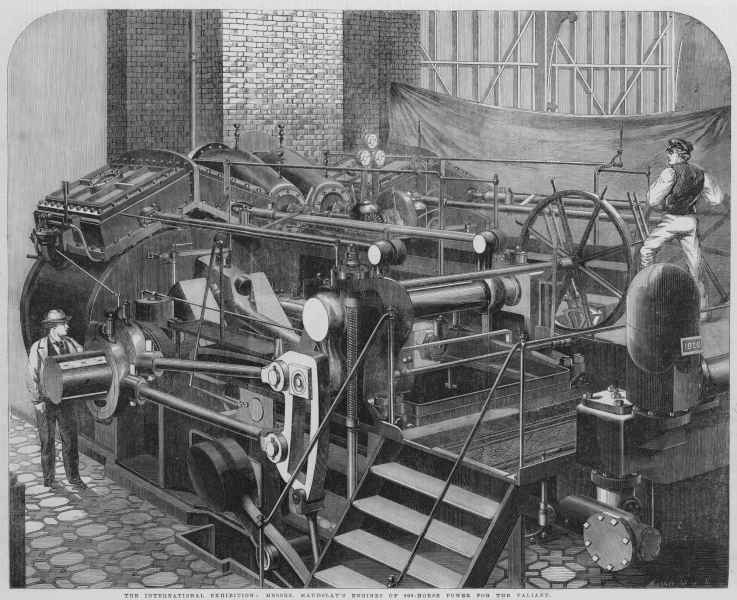

HMS "HECTOR" został wyposażony w 2-cylindrową poziomą maszynę parową z powrotnymi korbowodami zaprojektowaną i wyprodukowaną przez Roberta Napiera. Średnica cylindra wynosiła 2,08 m (82 in.), natomiast skok tłoka wynosił 1,22 m (48 in.). HMS "VALIANT" był wyposażony w maszynę tego samego typu, jednak wyprodukowaną przez Maudslay Sons & Field. 6 kotłów typu kufrowego dostarczało parę o ciśnieniu roboczym 22 psi (152 kPa). W HMS "HECTOR" maszyna parowa o mocy 3260 ihp zapewniała prędkość 12,36 węzła (HMS "VALIANT" przy mocy 3560 ihp osiągał 12,65 węzła) przy wykorzystaniu wyłącznie maszyny parowej. Maszyny napędzały pojedynczą, dwułopatową śrubę o średnicy 6,1 m (20 ft). Aby zapewnić najlepsze możliwe wykorzystanie ożaglowania śruba mogła być podnoszona z wody, a kominy miały przekrój owalny, by ograniczyć opór wiatru. Jednak w praktyce nigdy nie używano mechanizmu podnoszenia śruby. Okręty typu "HECTOR" były pierwszymi okrętami w brytyjskiej marynarce, które zostały wyposażone w maszyny wyprodukowane przez stocznie w których były budowane. Dodatkowo okręty niosły ożaglowanie typu bark o powierzchni 2277 m² (24 500 ft sq).
