Achilles (1863)

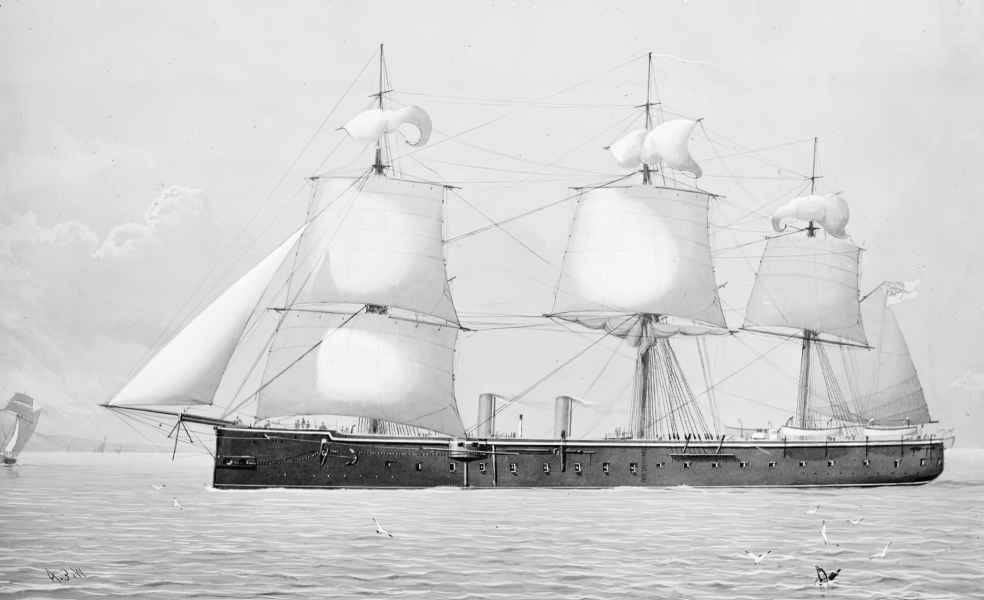

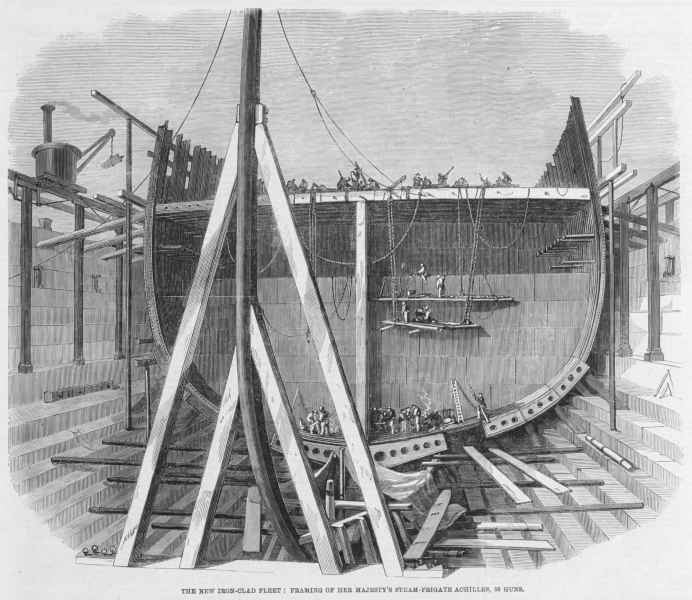

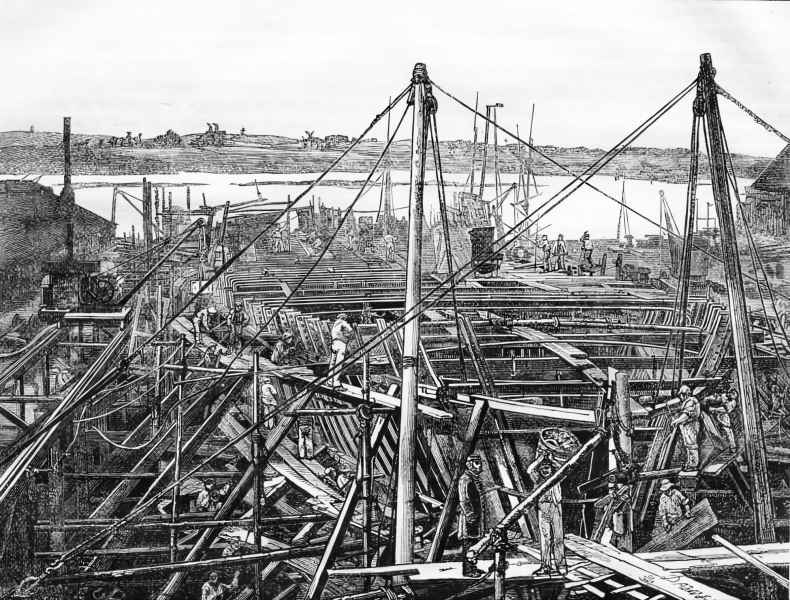

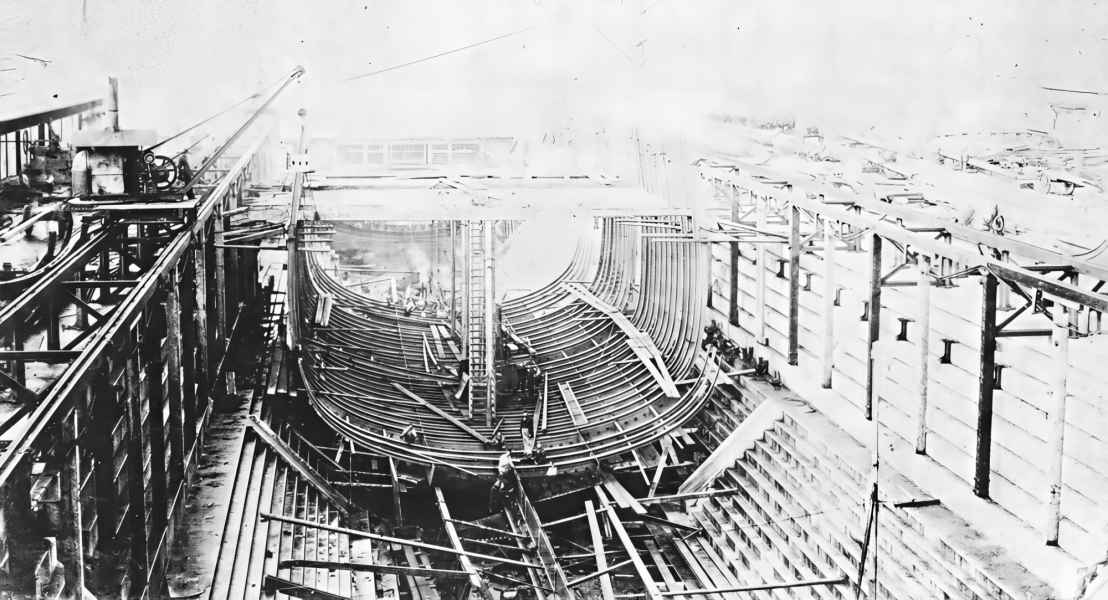

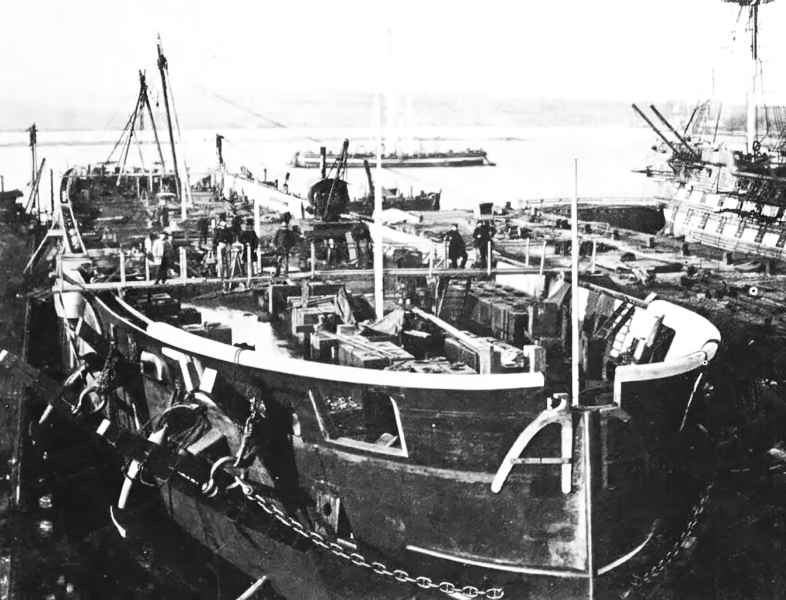

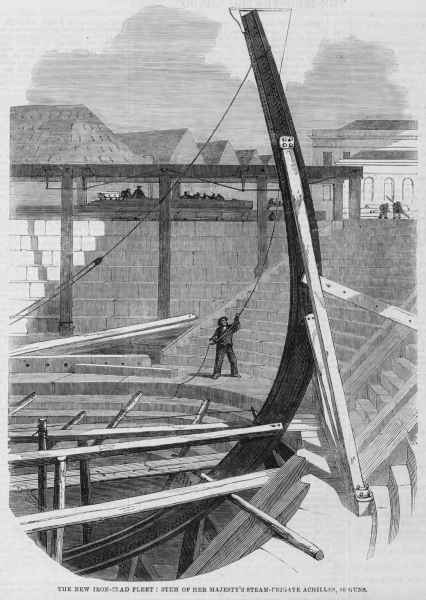

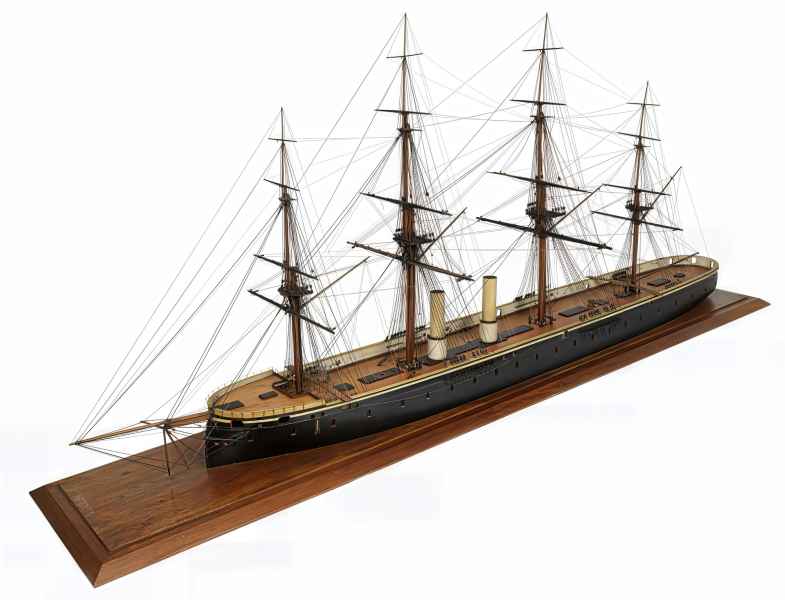

Wyporność pełna HMS "ACHILLES" wynosiła 9829 ts. Długość między prostopadłymi 115,82 m (380 ft), szerokość do pomiaru tonażu 17,77 m (58 ft 3,5 in), zanurzenie przy wyporności lekkiej na rufie 8,28 m (27 ft 2 in), natomiast na dziobie 7,87 m (25 ft 10 in). Kadłub podzielony był grodziami na 106 przedziałów wodoszczelnych i posiadał podwójne dno pod maszynownią i kotłownią. W przeciwieństwie do HMS "WARRIOR" dziób okrętu był typu taranowego. Również konstrukcja rufowej części okrętu została zmodyfikowana, zaś maszyna sterowa została opancerzona. Pomimo swoich znacznych rozmiarów okręt zachowywał się bardzo poprawnie na fali, zarówno podczas pływania pod żaglami jak i z wykorzystaniem maszyny parowej. Właściwości morskie okrętu były oceniane jako znacznie lepsze od HMS "WARRIOR".

Początkowo uzbrojenie HMS "ACHILLES" składało się z 4 dział 178 mm (7 in) Armstronga 110-funtowych (110 pdr) RBL oraz 16 dział 100-funtowych (100 pdr) typu Somerset SB. Działa 178 mm znajdowały się na górnym pokładzie, natomiast działa 100-funtowe umieszczono w środkowej części baterii na pokładzie głównym. W 1865 roku dodano 6 dział 68-funtowych SBML 95 cwt, które umieszczono na pokładzie głównym na końcach baterii.

Pełny pocisk do ładowanego odprzodowo działa 100-funtowego typu Somerset ważył w przybliżeniu 45,4 kg (100 pounds). Całe działo ważyło 6,5 tony. Pocisk wystrzelony z tego działa przy użyciu 15 kg (33 pounds) prochu był w stanie spenetrować 140 mm (5,5 in.) pancerz z odległości 732 m (800 yards). Wszystkie typy dział mogły strzelać pociskami zarówno pełnymi jak i eksplodującymi (granatami).

W 1868 roku okręt przezbrojono w kombinację dział 178 mm i 203 mm. HMS "ACHILLES" otrzymał 4 działa 203 mm i 22 działa 178 mm. Pocisk do działa 203 mm (8 in) ważył 79,4 kg (175 pounds), same działo ważyło 9,1 t. Prędkość początkowa pocisku wynosiła 430 m/s (1410 ft/s). Działo było zdolne przebić płytę pancerną wykonaną z żelaza o grubości 244 mm (9,6 in). Działo 178 mm (7 in) ważyło 6600 kg i strzelało pociskami o wadze 50,8 kg (112 pounds) mogącymi przebić żelazną płytę o grubości 196 mm (7,7 in).

Kolejna modernizacja uzbrojenia nastąpiła w 1874 roku. Okręt przezbrojono w 14 dział 229 mm (9 in) MLR oraz 2 działa 178 mm (7 in)/16 MLR. 12 dział 229 mm znajdowało się na głównym pokładzie w baterii, natomiast pozostałe działa umieszczono na pokładzie górnym. Kolejna, zarazem ostatnia modernizacja uzbrojenia nastąpiła w 1889 roku.

Działo 229 mm (9 in) MLR strzelało pociskami o wadze 113,4 - 116,1 kg (250 - 256 pounds). Prędkość początkowa pocisku wynosiła 430 m/s (1420 ft/s). Działo ważyło ok. 12 ton.

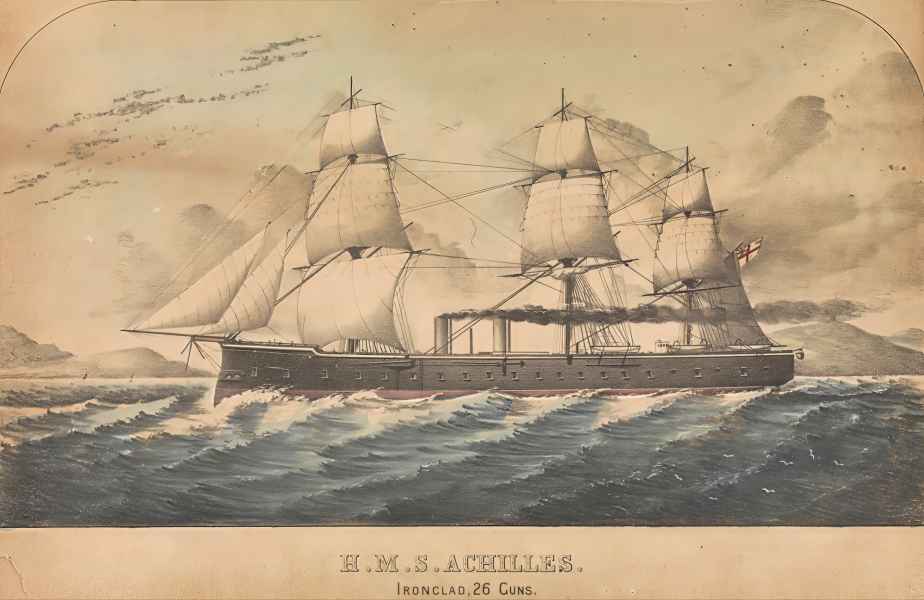

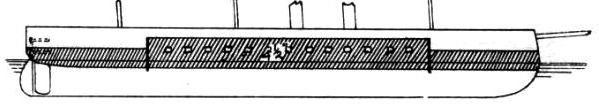

Pas pancerny wykonany z żelaza o grubości 114 mm (4,5 in) ciągnął się na na całej długości okrętu - w przeciwieństwie do jego słynnego protoplasty rufa oraz dziób okrętu na linii wodnej również była opancerzona. Pancerz miał wysokość 3,96 m (13 ft) - poniżej poziomu wody znajdowało się 1,52 m (5 ft). Składał się z płyt o wymiarach 92 cm (3 ft) na 366 cm (12 ft), nie łączonych ze sobą metodą na język i wpust, tak jak w przypadku fregat typu "WARRIOR", lecz rozmieszczonych sąsiadująco obo siebie. Na dziobie i na rufie znajdowały się 114 mm (4,5 in) przegrody, które chroniły działa na głównym pokładzie ustawione w baterii o długości 64,62 m (212 ft), chronionej również przez 114 mm (4,5 in) warstwę pancerza. Pancerz był podbity 457 mm (18 in) warstwą drewna tekowego, składającego się z dwóch warstw o grubości 229 mm (9 in) ułożonych wobec siebie pod kątem prostym. Warstwa drewna wzmacniała opancerzenie okrętu oraz służyła do rozproszenia fali uderzeniowej mogącej oderwać płyty żelaznego pancerza od kadłuba okrętu.

HMS "ACHILLES" został wyposażony w 2-cylindrową poziomą maszynę parową z tłokiem rurowym pojedynczego rozprężania zaprojektowaną i wyprodukowaną przez firmę John Penn and Sons, podobnie jak HMS "WARRIOR". Średnica cylindra wynosiła 2,65 m (104¼ in.), natomiast skok tłoka wynosił 1,22 m (48 in.). 10 kotłów typu kufrowego dostarczało parę o ciśnieniu roboczym 25 psi (172 kPa) - więcej niż w okrętach wcześniejszych klas. Maszyna parowa o mocy 5720 ihp zapewniała HMS "ACHILLES" prędkość 14,32 węzła przy wykorzystaniu wyłącznie maszyny parowej.

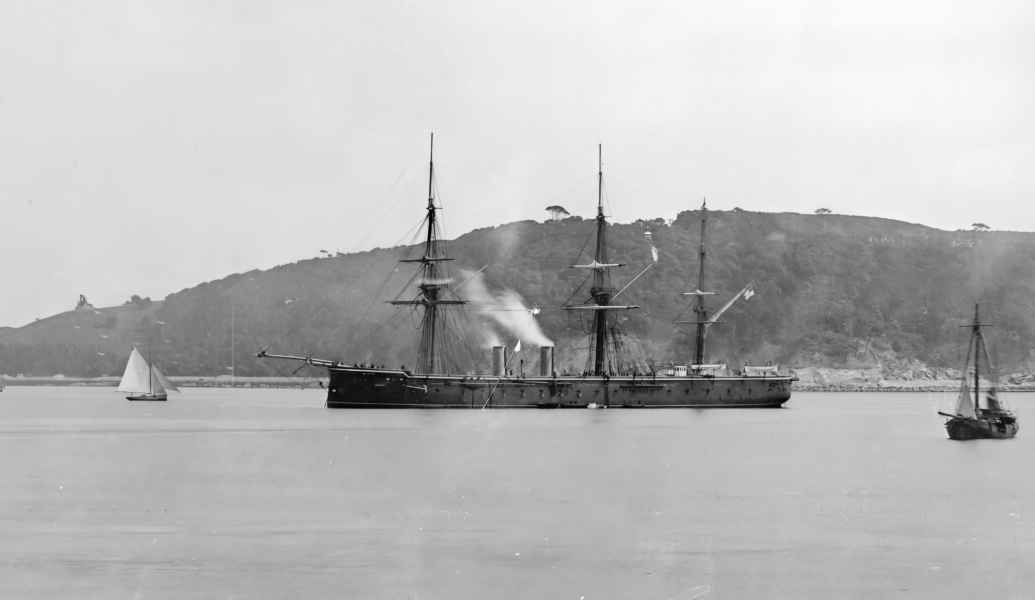

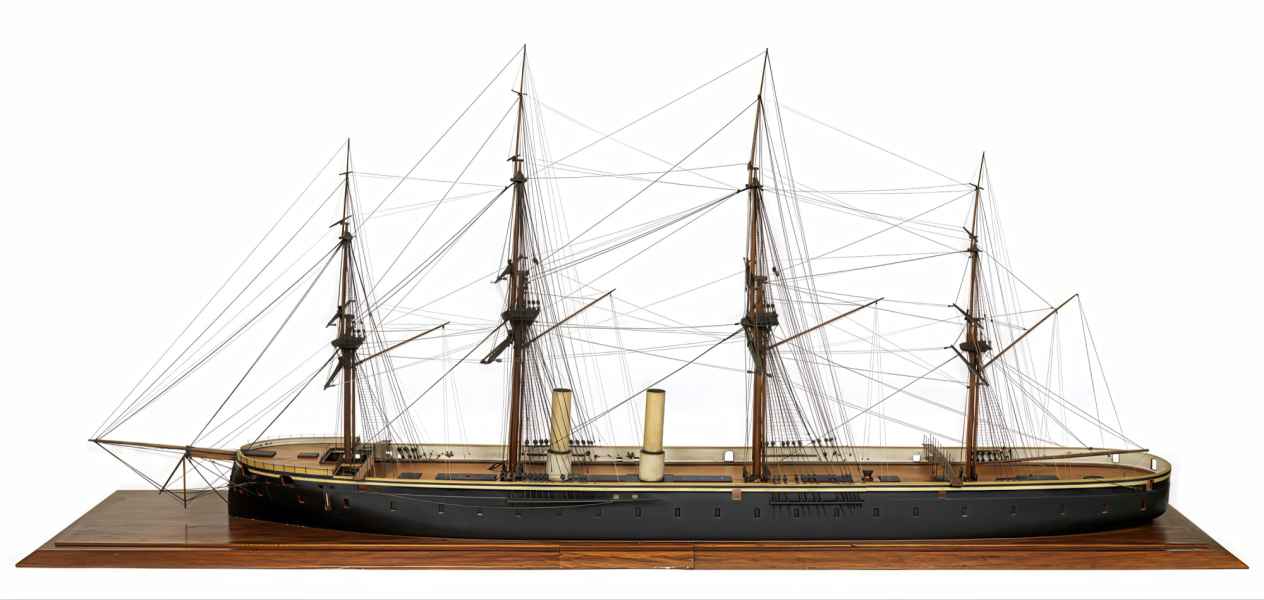

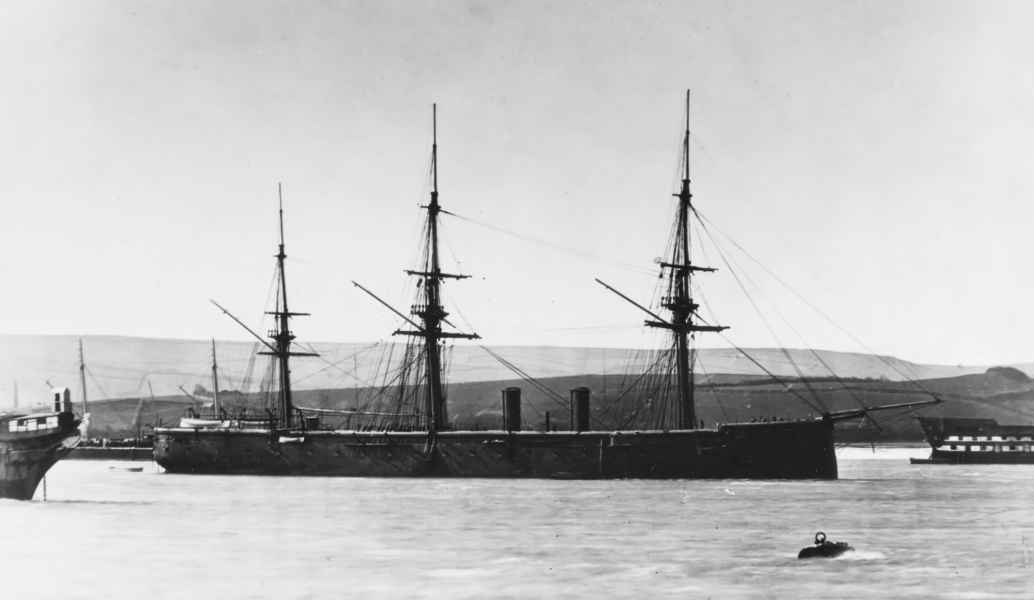

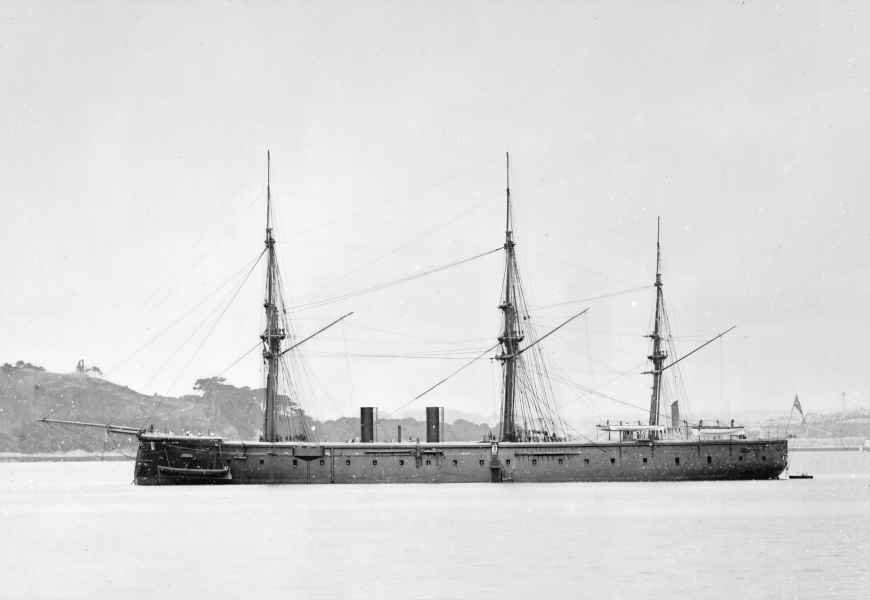

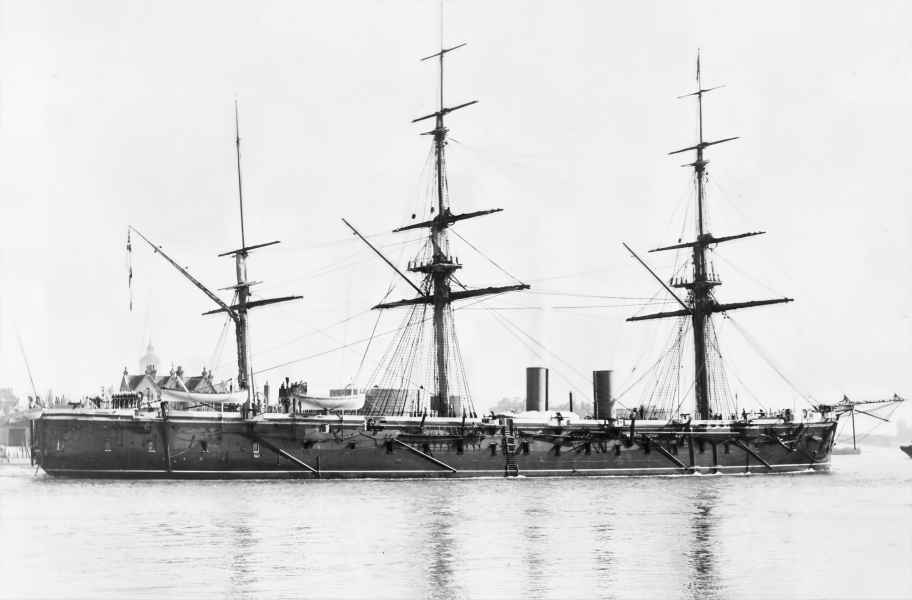

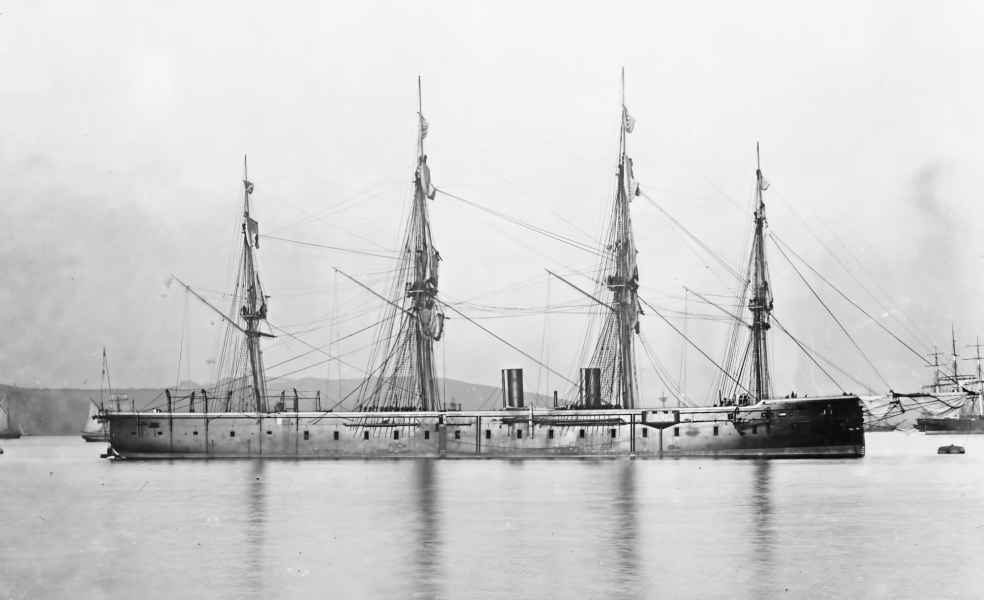

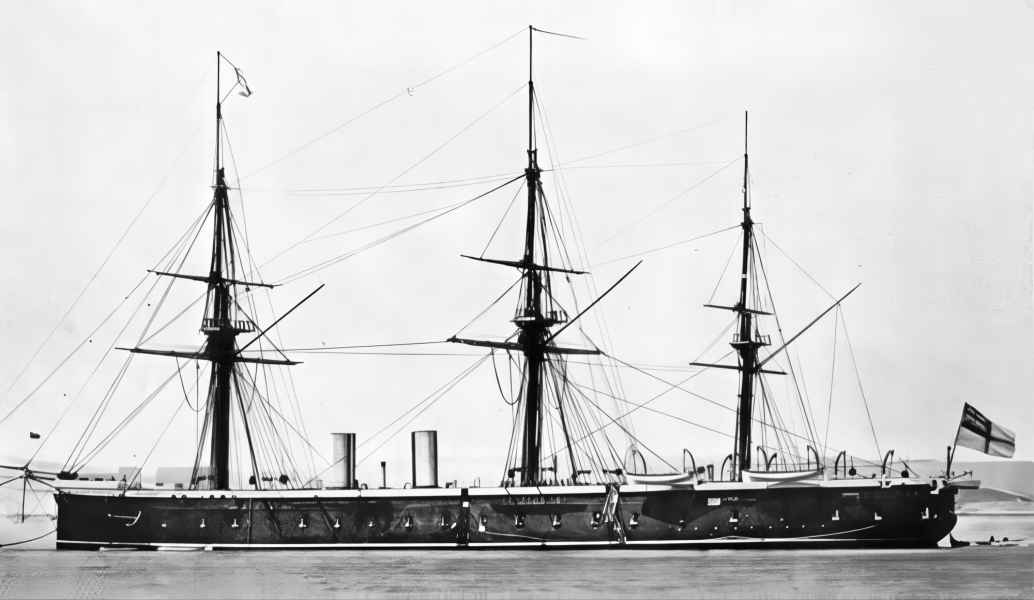

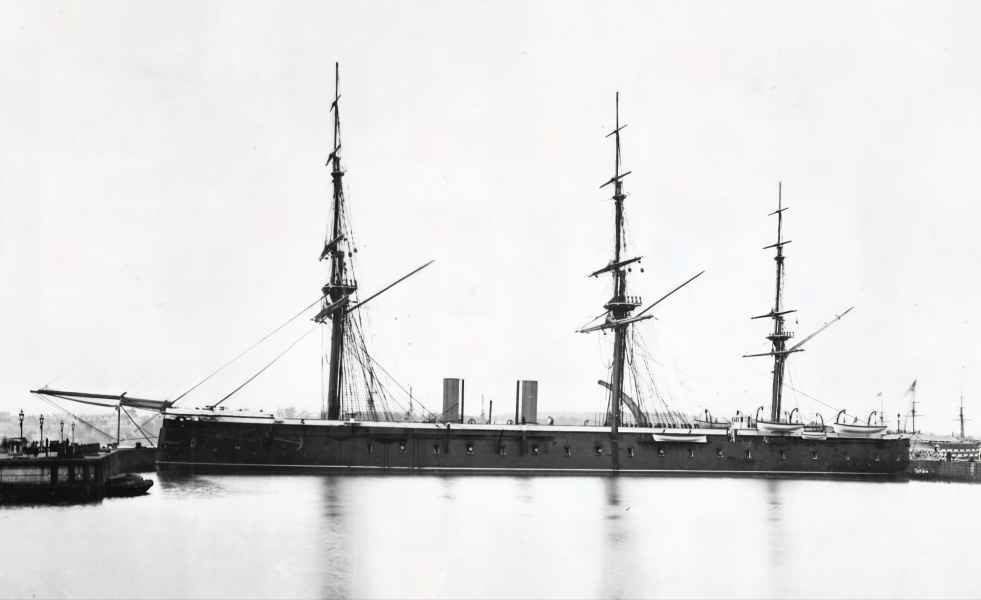

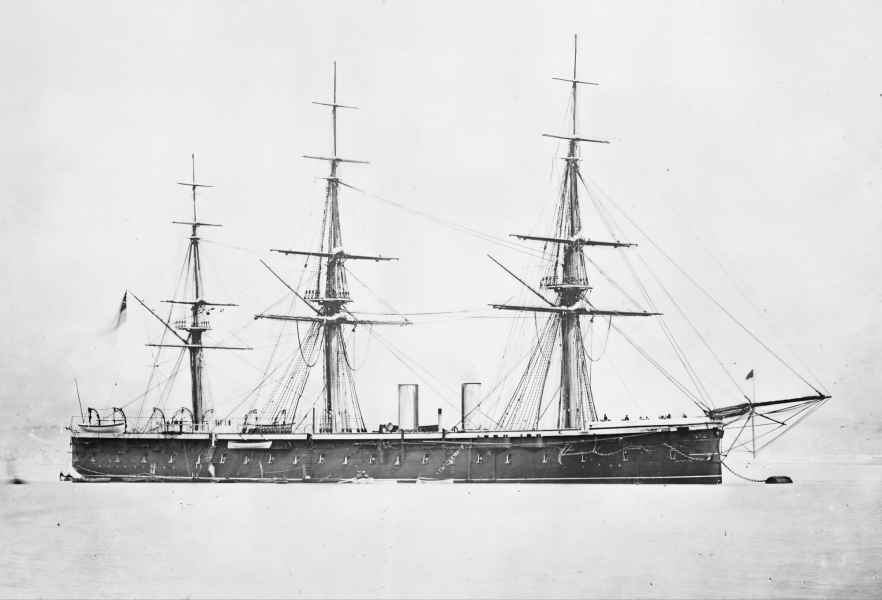

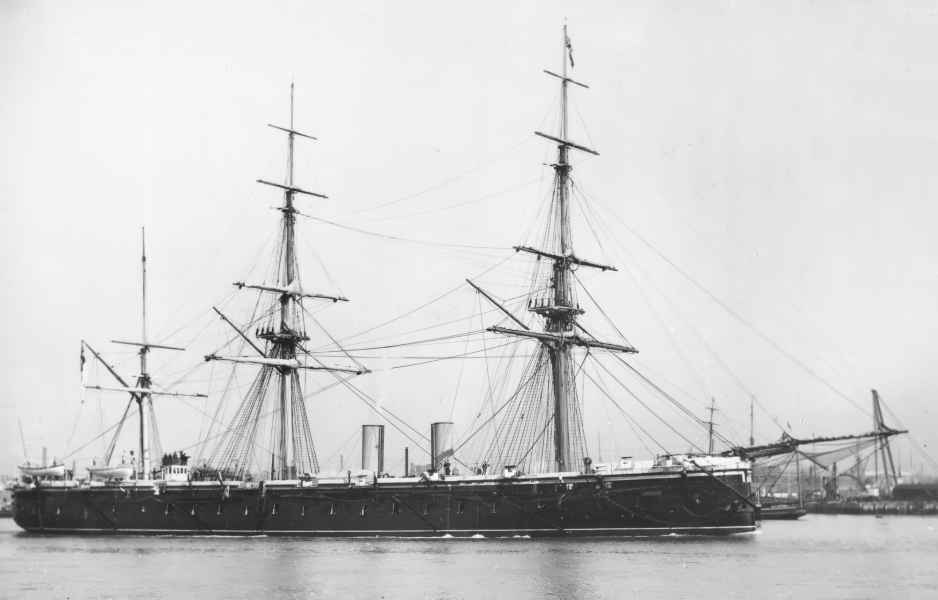

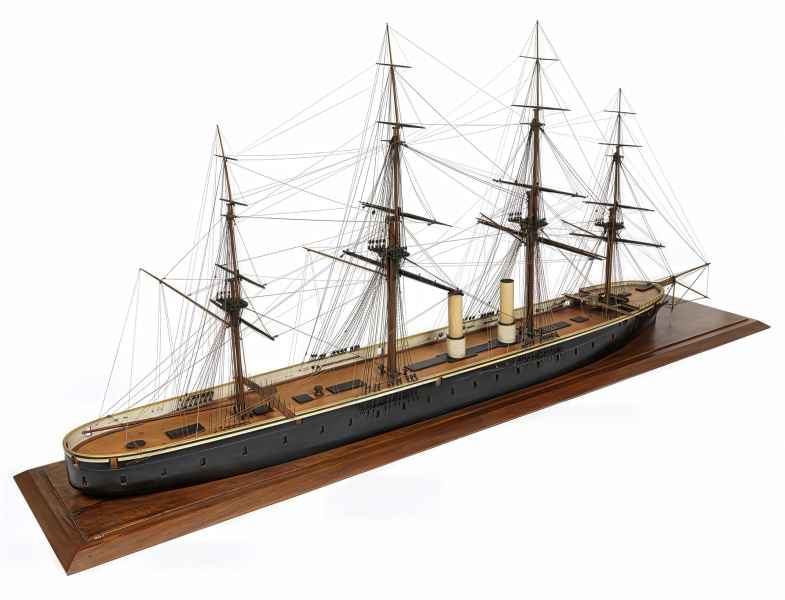

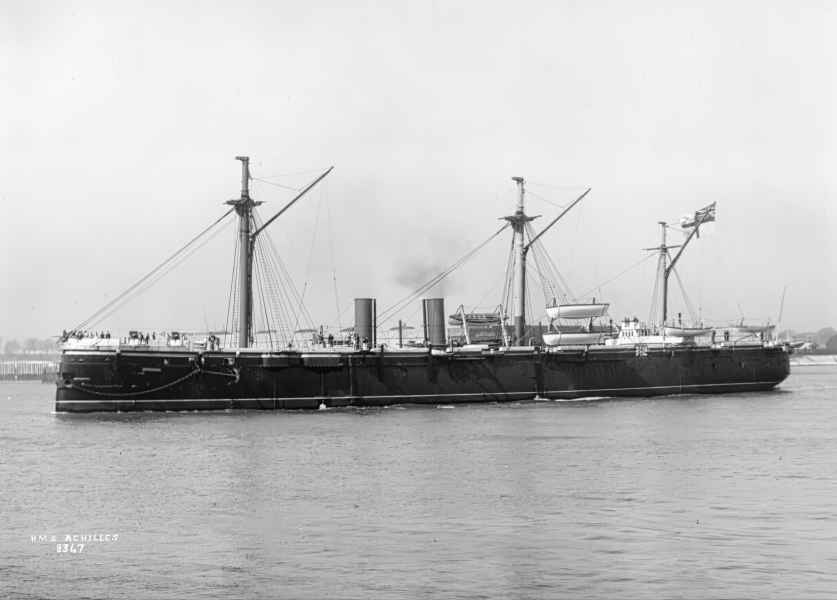

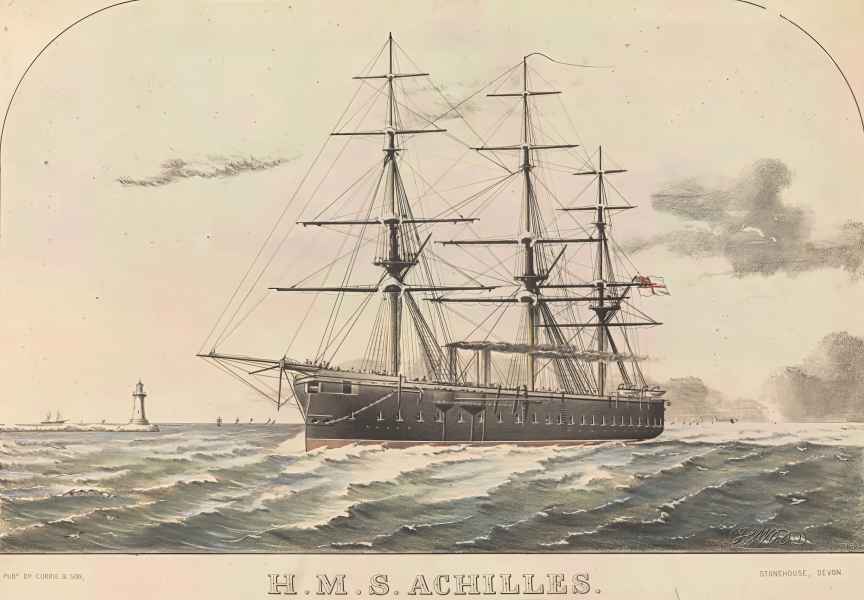

HMS "ACHILLES" początkowo był wyposażony w ożaglowanie o powierzchni 4088 m² (44 000 sq ft) na czterech masztach. Jednak ze względu na niesatysfakcjonujące osiągi zdecydowano się na modernizację ożaglowania. W 1865 roku bukszpryt oraz fokmaszt (maszt dziobowy) zostały usunięte. W 1866 roku pierwszy grotmaszt (a właściwie po usunięciu pierwszego masztu fokmaszt) został przesunięty w kierunku dziobu o 7,6 m (25 ft), przywrócono również bukszpryt. W tym układzie (pełnorejowym) powierzchnia ożaglowania wynosiła 3078 m² (30 133 sq ft). W 1877 r. ożaglowanie okrętu przekonwertowano na typ bark.
