Research (1863)

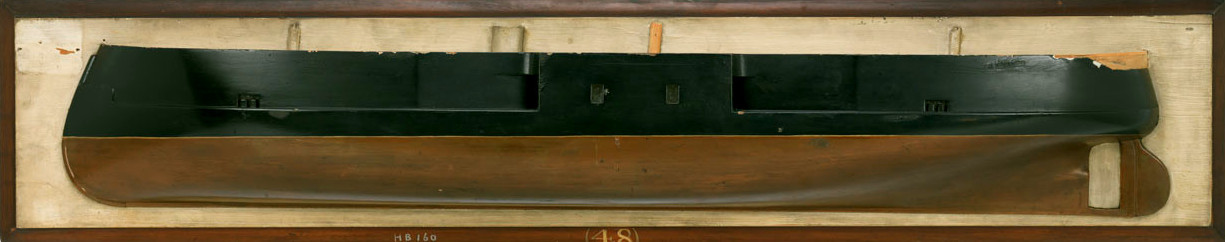

Modyfikacja kadłuba objęła między innymi zwiększenie długości o 3 m (10 ft). Zwiększony ciężar opancerzenia spowodował również zwiększenie zanurzenia okrętu o 1,68 m (5,5 ft). Wyporność okrętu wzrosła o 500 ts z czego na opancerzenie przypadało 352 t Po zmianach długość okrętu między pionami wyniosła 59,44 m (195 ft), szerokość 11,73 m (38 ft 6 in), zanurzenie przy wyporności lekkiej na dziobie 3,76 m (12 ft 4 in), na rufie 4,65 m (15 ft 3 in), natomiast przy pełnym obciążeniu 4,98 m (16 ft 4 in). Wyporność normalna po zmianach wyniosła 1740 ts, natomiast pełna 1900 ts. Na okręcie zamontowano dziobnicę typu taranowego oraz zaokrągloną rufę.

Początkowo uzbrojenie okrętu składało się z 4 dział 100-funtowych (100 pdr) typu Somerset SB. Były one umieszczone w baterii i miały ograniczoną możliwość strzelania również w kierunku dziobu i rufy. W latach 1869/70 dokonano konwersji uzbrojenia. Zamiast dział 100-funtowych zamontowano 4 działa 178 mm (7 in)/16 (6,5-ton) MLR.

Opancerzenie HMS "RESEARCH" ochraniało na linii wodnej całą długość kadłuba. Pas pancerny miał grubość 114 mm (4,5 in) i sięgał od pokładu głównego i miał wysokość 3 m (10 ft). Centralna bateria miała długość 10,36 m (34 ft) i sięgała od pokładu głównego aż do krawędzi przegród zamykających część bateryjną od dziobu i rufy. Drewniane poszycie na którym umocowany był pancerz okrętu miało grubość 495 mm (19,5 in).

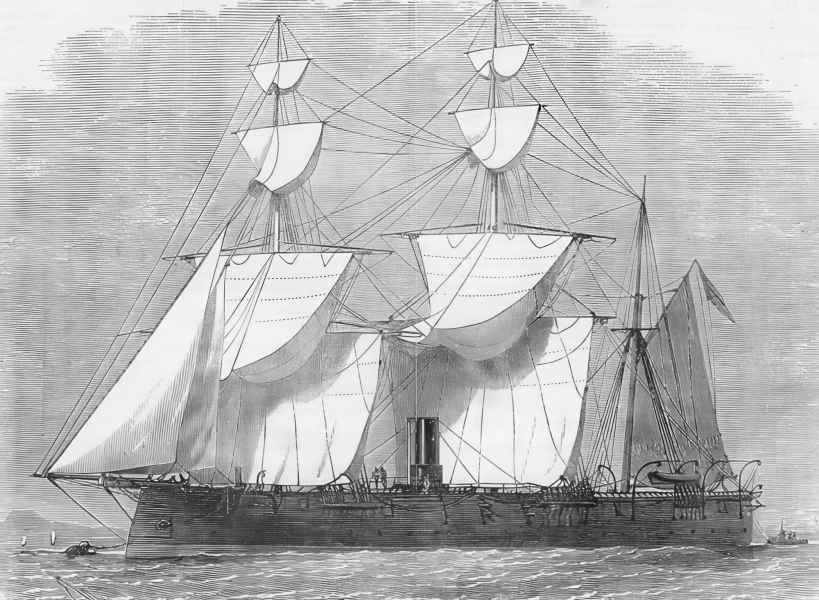

HMS "RESEARCH" wyposażono w 2-cylindrową, jednotłoczyskową poziomą maszynę parową z normalnie prowadzonym korbowodem pojedynczego rozprężania produkcji James Watt & Co. Cylindry miały średnicę 1,27 m (50 in), natomiast skok tłoków wynosił 0,61 m (24 in). Okręt posiadał jedną śrubę o średnicy 3,66 m (12 ft), która mogła być unoszona aby ułatwić użycie ożaglowania. Pod żaglami okręt zachowywał się nie najlepiej podczas żeglugi po wzburzonym morzu zaś jego prędkość wynosiła zaledwie 6 w. Z racji sporych przechyłów w czasie zimowych, burzliwych miesięcy zazwyczaj stacjonował w porcie. Ożaglowanie było typu bark i miało powierzchnię 1965 m² (18 250 sq ft).
